CAD绘画折弯线条方法

2022年12月2日07:41:04AutoCAD40阅读模式

CAD如何画折弯线条?有很多小伙伴还不知道怎么操作,别着急,今天小编给大家带来了CAD画折弯线条的操作步骤,还不知道的小伙伴快来学习一下吧,希望能够帮助到大家。

第1步

打开制图软件CAD

--鼠标左键点击圆弧,这时候有提示(默认顺时针方向,指定圆弧的起点或圆心),

--画图区域任意位置点击鼠标左键一下,这时候有提示(,指定圆弧的第二点或),

--拖动鼠标往左上方移动一点,点击鼠标左键一下,这时候有提示(,指定圆弧的端点),

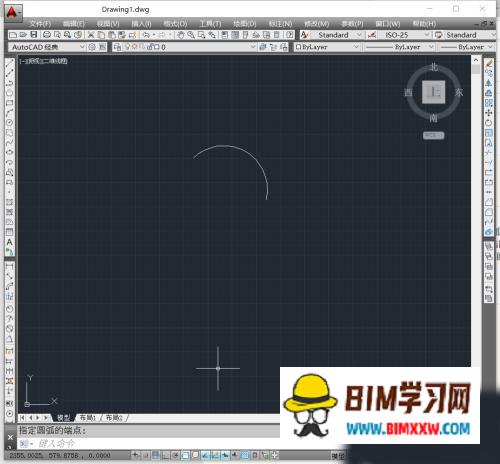

--拖动鼠标往左下方移动一点,点击鼠标左键一下,这时候圆弧绘制完成(如图所示)。

CAD绘画折弯线条方法

CAD绘画折弯线条方法

CAD绘画折弯线条方法

第2步

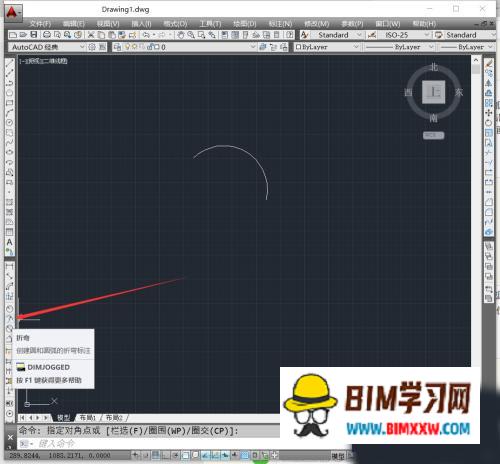

--鼠标左键点击折弯(如图所示),这时候有提示(选择圆弧或圆),

CAD绘画折弯线条方法

第3步

--鼠标左键点击圆弧(如图所示),

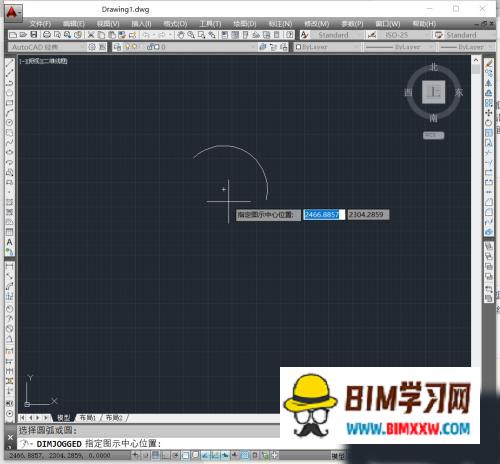

--这时候有提示(指示图示中心位置),拖动鼠标往左下方移动适当位置,点击鼠标左键一下,1(如图所示)。

--这时候有提示(指示尺寸线位置),拖动鼠标往左下方移动适当位置,点击鼠标左键一下,2(如图所示)。

--这时候有提示(指示折弯位置),拖动鼠标往左下方移动适当位置,点击鼠标左键一下,3(如图所示)。

圆弧的折弯标注完成,如果看不到,可以用鼠标滚轮放大查看标注。
