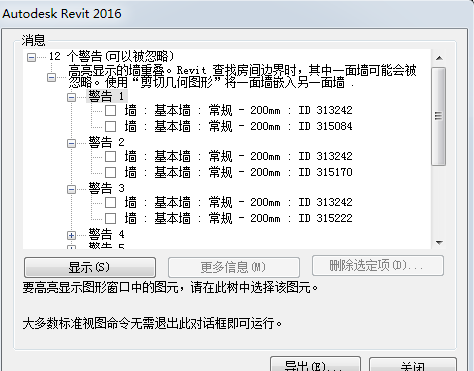

在使用Revit绘制高层建筑时,标准层的绘制一般采用绘制一层后复制粘贴至其他楼层。有时会因为粗心导致粘贴时重复粘贴,一个个删除会很麻烦。那么接下来我们将教大家如何通过使用“警告”选项一次批量删除重复图元如图1所示。

Revit重复图元太多怎么一次删除?Revit中批量删除重复图元

图1

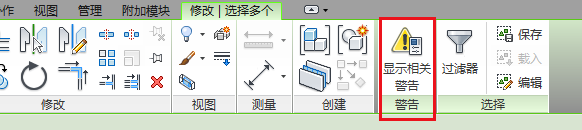

1、点击管理选项卡中的“警告”如图2所示。

Revit重复图元太多怎么一次删除?Revit中批量删除重复图元

图2

2、在弹出的警告对话框中,找到警告错误栏并单击加号,如图3所示。

Revit重复图元太多怎么一次删除?Revit中批量删除重复图元

图3

3、选择单击每一个警告左侧“+”加号,并在出现的列表中选中要删除的重复图元,如图4所示。

Revit重复图元太多怎么一次删除?Revit中批量删除重复图元

图4

4、点击“删除选定项”删除选中的重复图元,如图5所示。

Revit重复图元太多怎么一次删除?Revit中批量删除重复图元

图5
