Revit 中项目基点、测量点、内部原点有什么区别?怎么正确使用他们

2021年7月14日图文教程阅读模式
-  1、内部原点 -
内部原点是内部坐标系的起点,内部原点也称为起始位置。
● 特点:内部原点的位置绝不会移动。
● 位置:创建新模型时,默认情况下,项目基点  和测量点  均放置在内部原点上。
距内部原点的最大距离:模型几何图元必须放置在距离内部原点 16 公里(10 英里)半径之内。超出该距离范围可能会降低可靠性。
● 应用:通过内部原点定位链接项和导入项

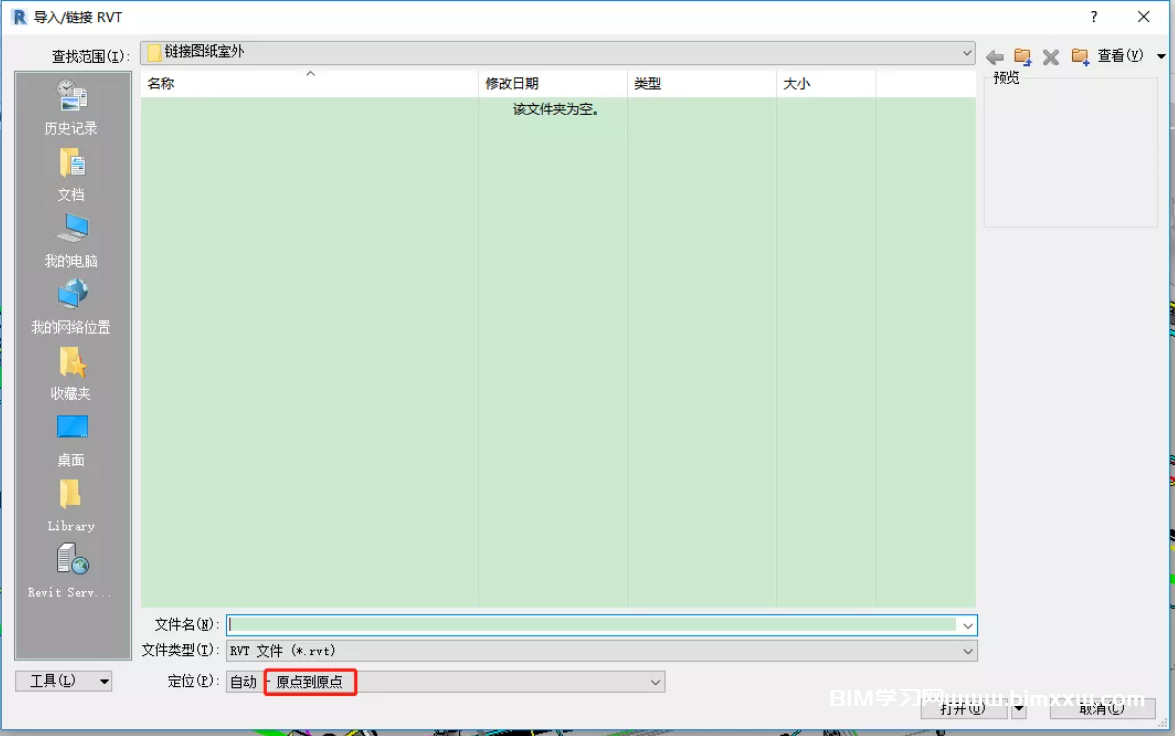

定位选项设为原点到原点(见下图),这里的原点就是内部原点。

Revit 中项目基点、测量点、内部原点有什么区别?怎么正确使用他们

-  2、项目基点  -

项目基点定义了项目坐标系的原点 (0,0,0)首次创建 Revit 模型时,项目基点将位于内部原点。

开始项目时,确定项目基点要在模型放置的位置。如果团队合作,确定项目基点的最佳放置位置,以便所有团队成员能从同一参照点开始工作。
● 特点:无法删除项目基点。默认情况下,项目基点仅显示在场地平面视图中。
● 应用:团队合作时如果成员的参照点不同,模型整合时有位移,可以通过在移动项目基点  来调整模型的位置,移动前要确定该项目基点被剪裁或未被剪裁(通过单击切换)。
● 区别:就是裁剪状态时模型会跟随移动(模型的局部坐标不变),而未裁剪状态时模型不移动(模型的真实坐标不变)。
若要将项目基点返回到内部原点,请对其取消剪裁,然后使用“移动到起始位置”工具。

Revit 中项目基点、测量点、内部原点有什么区别?怎么正确使用他们-  3、测量点  -

指定测量点为 Revit 模型提供真实世界的关联环境,测量点代表现实世界中的已知点。

● 应用:
1、为模型提供定位参照,是相对于真实世界的定为参照,可以设置合理的测量点;
2、链接模型等其它场景;
3、重新定位模型。

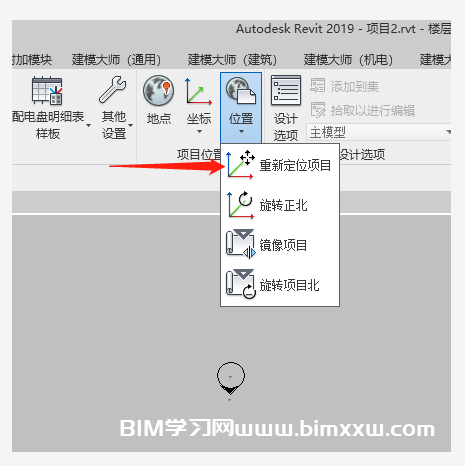

相对于测量坐标系移动模型(详见下图)。通常可能会在以下情况执行此操作,例如测量点已正确定义,但模型却位于相对错误的位置。重新定位模型与移动已剪裁的项目基点具有相同效果。但是,借助模型中的任何参照直观地进行移动,而不必使用项目基点来移动模型。

Revit 中项目基点、测量点、内部原点有什么区别?怎么正确使用他们
