Revit阶段过滤器怎么用最科学合理?

2021年7月18日图文教程阅读模式

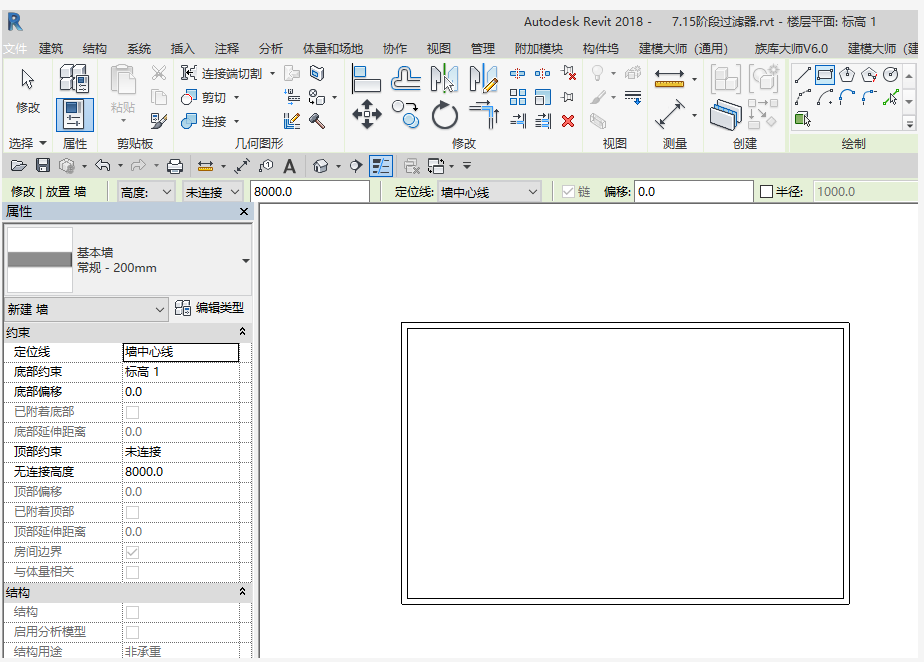

1.打开软件,任意新建四面几何墙体

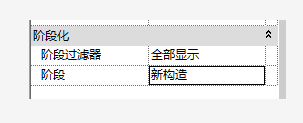

(在楼层平面实例属性栏最下边找到“阶段化”,默认的“阶段过滤器”为“全部显示”、“阶段”为“新构造”这里先不做任何修改);

Revit阶段过滤器怎么用最科学合理?

Revit阶段过滤器怎么用最科学合理?

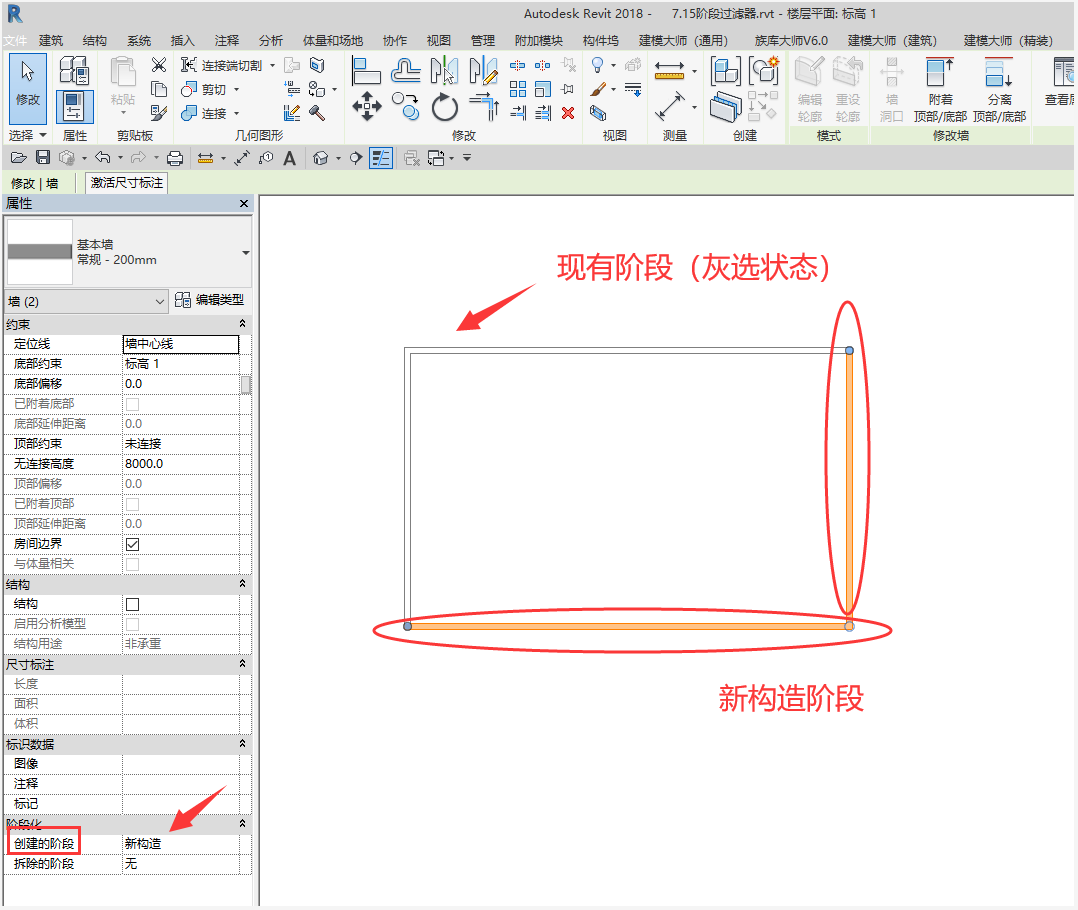

 2.任意选中两面墙体,在其实例属性栏修改“阶段化”设置,

将“创建的阶段”设置为“新构造”;
并将另外两面墙体设置为“现有”;
“拆除的阶段”暂时设置为“无”;

Revit阶段过滤器怎么用最科学合理?

3.分别将“新构造”阶段和“现有”阶段的一面墙拆除,

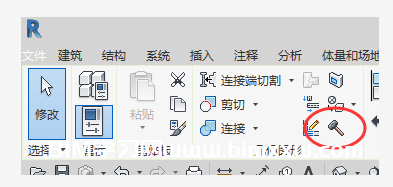

选中墙体在“修改/墙”选项卡下找到锤子形状工具;
再将拆除的墙体实例属性栏“阶段化”中的“拆除的阶段”设置为“新构造”;

Revit阶段过滤器怎么用最科学合理?

拆除完成的墙体成虚线显示;
现在我们来看看墙体在不同的阶段化设置下的显示;

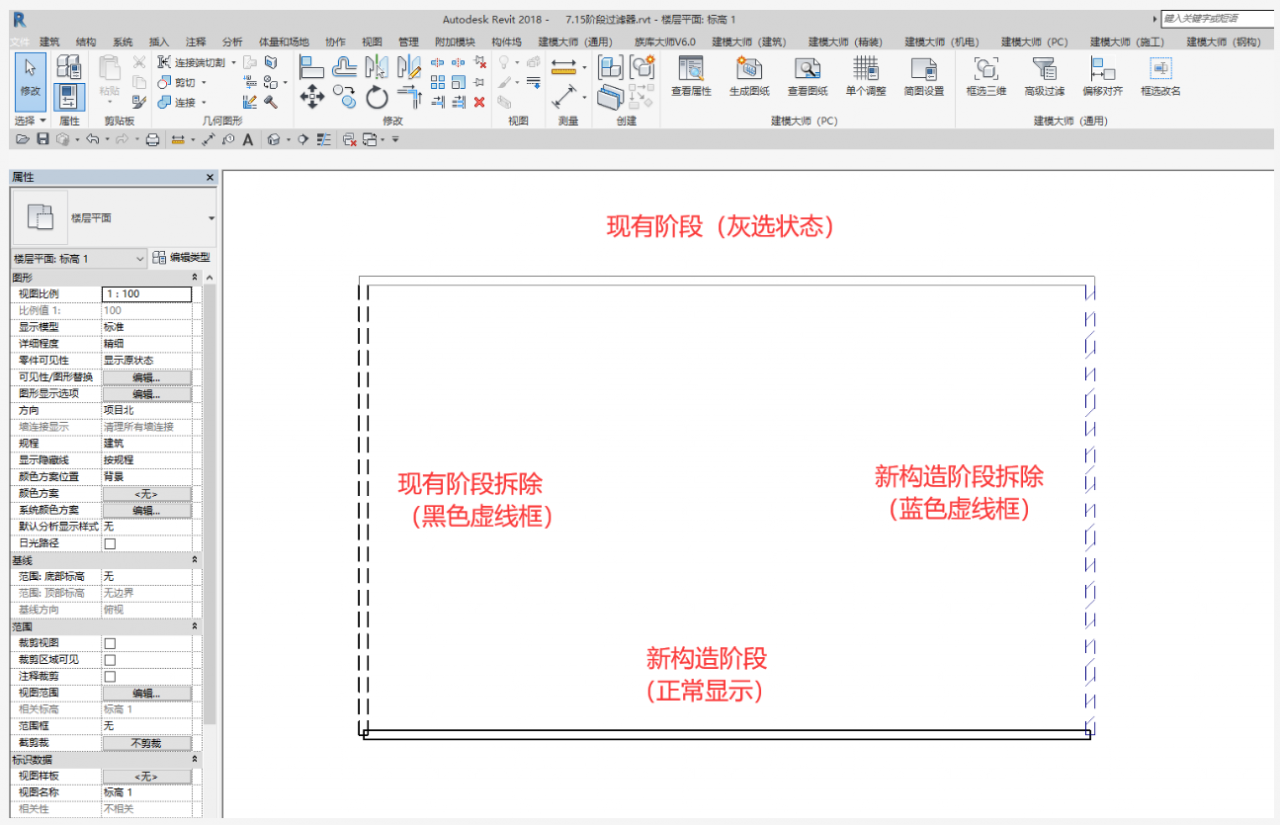

4.阶段化过滤器选择“全部显示”、阶段选择“新构造”,
(观察墙体,新构造阶段新建的墙体正常显示,但是拆除的墙体成蓝色虚线框显示;现有阶段绘制的墙体成灰色显示,拆除的墙体成黑色虚线框显示);

Revit阶段过滤器怎么用最科学合理?

 5.阶段化过滤器选择“全部显示”、阶段选择“现有”,
(观察墙体,新构造阶段新建的墙体和拆除的墙体都不能显示;现有阶段绘制的墙体和拆除的墙体成都能正常显示);

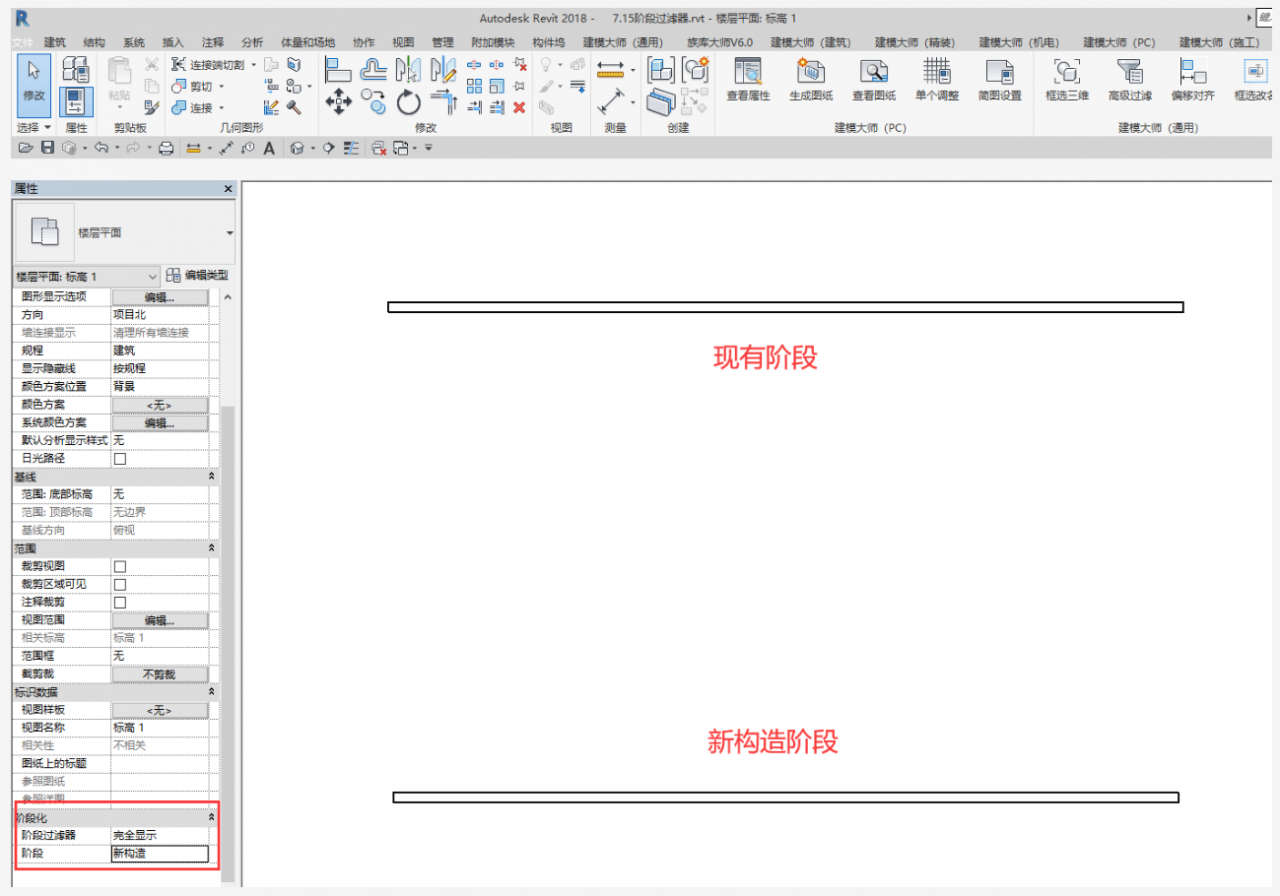

Revit阶段过滤器怎么用最科学合理?6.阶段化过滤器选择“完全显示”、阶段选择“新构造”,

(观察墙体,现有阶段和新构造阶段绘制的墙体都能正常显示,但是拆除的墙体都没有显示);

Revit阶段过滤器怎么用最科学合理?

 7.阶段化过滤器选择“完全显示”、阶段选择“现有”,
(观察墙体,新构造阶段新建的墙体和拆除的墙体都不能显示;现有阶段绘制的墙体和拆除的墙体成都能正常显示,即:现有阶段的“全部显示”与“完全显示”是一样的);

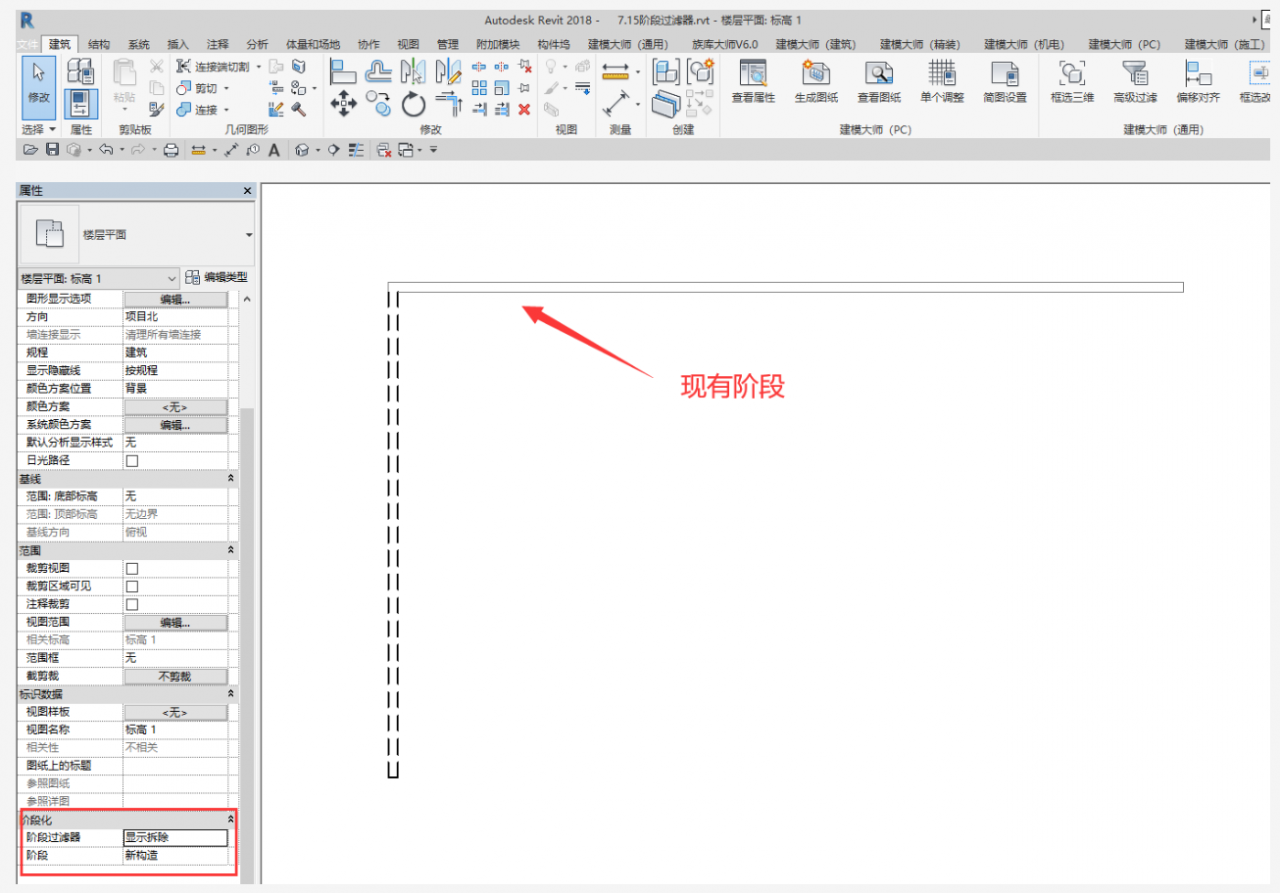

 8.阶段化过滤器选择“显示原有+拆除”、阶段选择“新构造”,
(观察墙体,新构造阶段新建的墙体和拆除的墙体都不能显示;现有阶段绘制的墙体成灰色显示,拆除的墙体成黑色虚线框显示);

Revit阶段过滤器怎么用最科学合理?

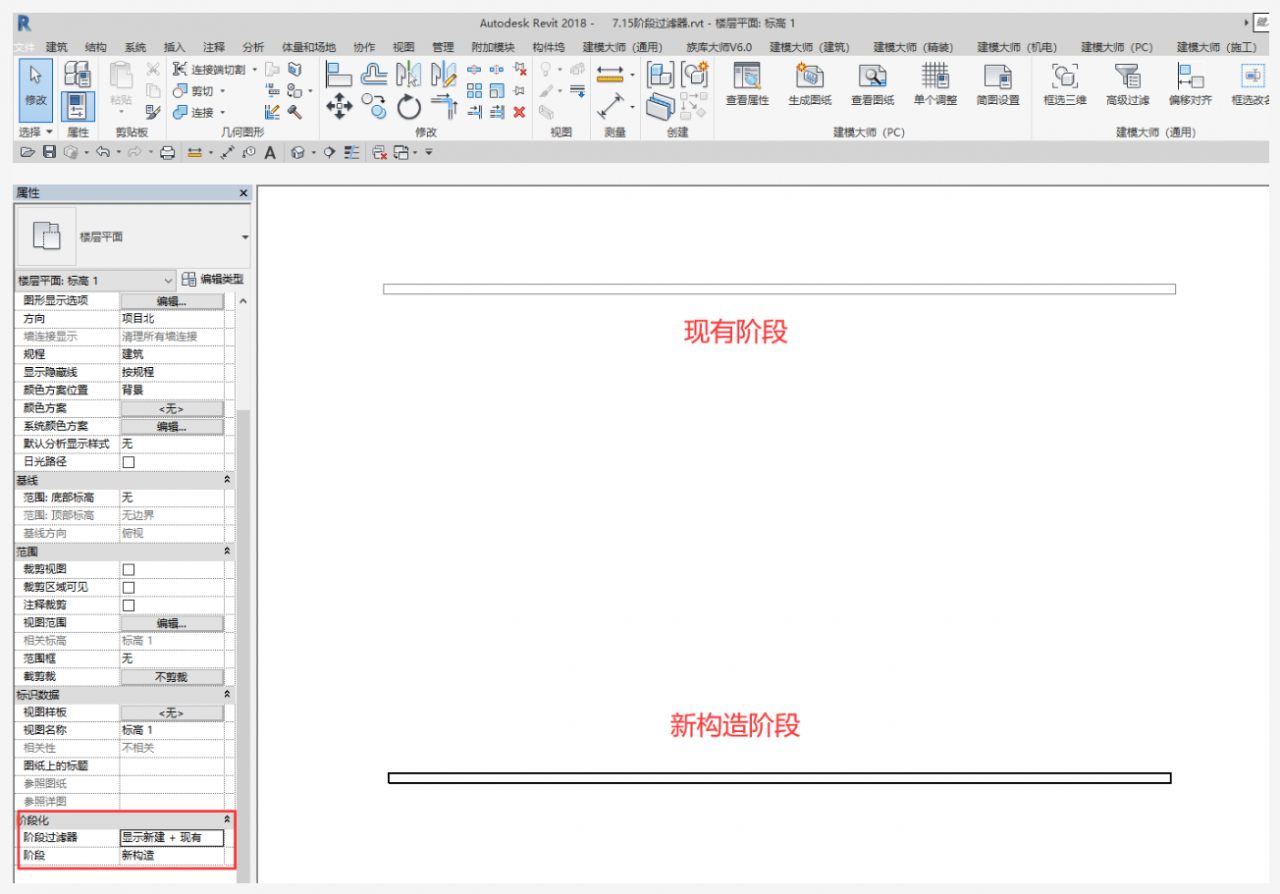

9.阶段化过滤器选择“显示新建+现有”、阶段选择“新构造”,
(观察墙体,新构造阶段新建的墙体正常显示;现有阶段绘制的墙体成灰色显示);
其他选项就不一一为大家列举,感兴趣的可以多进行尝试,看看其他选项所对应的显示情况如何。

Revit阶段过滤器怎么用最科学合理?

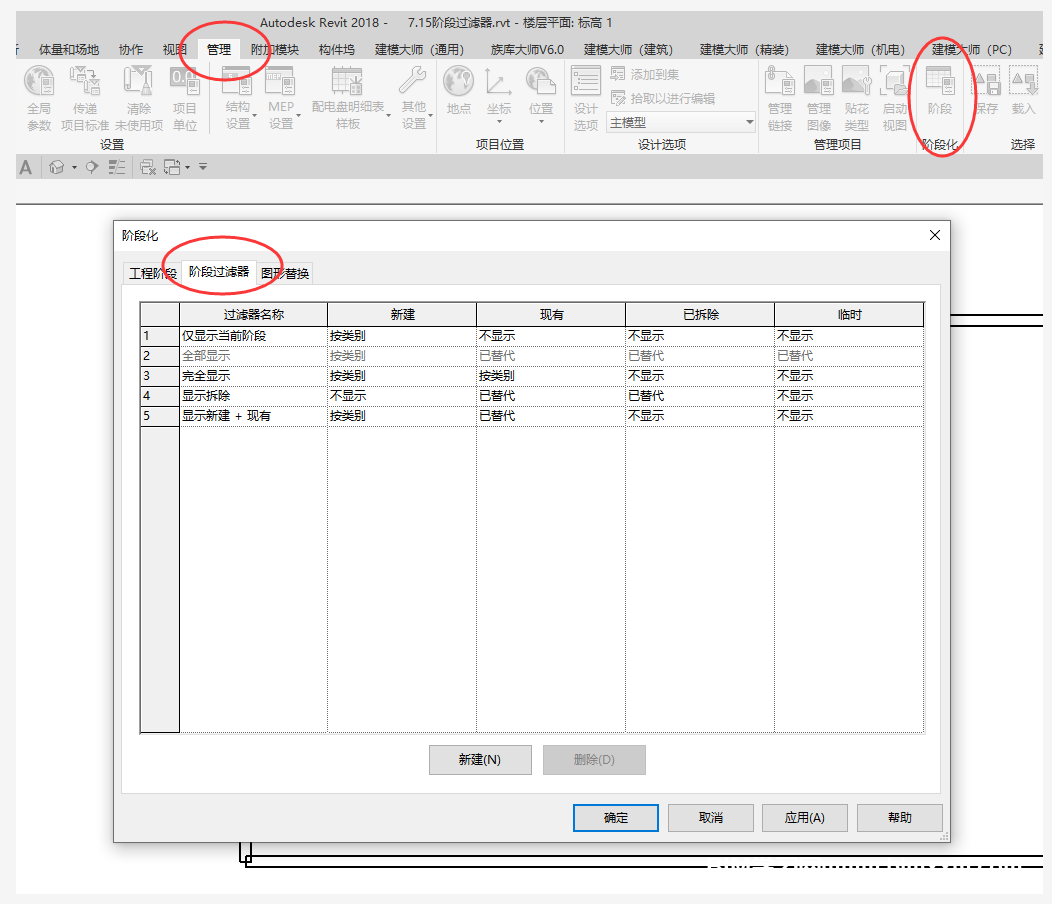

10.如果想改变各阶段的图元显示情况,也可以在“管理”选项卡的“阶段”中进行修改;
(建议按照软件默认的设置进行操作)

Revit阶段过滤器怎么用最科学合理?
