Revit管道无法调整系统分类怎么解决？

2021年8月1日图文教程1,2061阅读模式

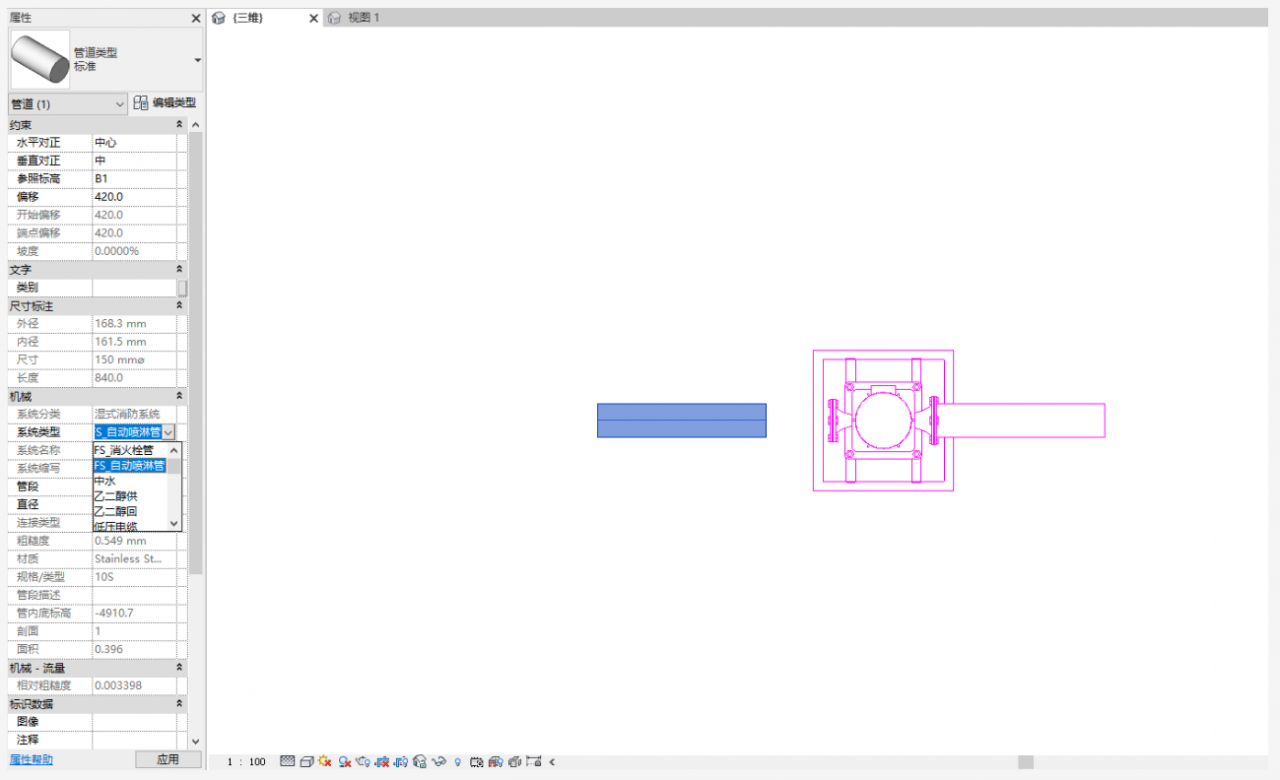

在绘制项目时，肯定很多 BIMer 都会遇到，同样布局的管道，却无法同样调整系统类型或者系统分类。

为什么在软件当中，会出现区别对待？

在管道或者风管系统当中，将系统分为了“系统分类”、“系统类型”、“系统名称”。

通常，我们在调整系统时，都是通过调整“系统类型”进而间接的调整“系统分类”，但是，有时我们就无法调整“系统类型”，这是因为，在管道系统当中，真正去指定管网系统的是“系统名称”，我们应该去处理的是“系统名称”。

调整管道系统时，情况分为很多种，即使同一种连接方式，有时也会存在不同的情况，这也是很多 BIMer 在绘制模型不解的地方：“为什么长得一模一样，这根管道可以调整，另一根就不行呢？”

那么，我们要非常清楚，决定因素在于“系统名称”，这个也是很多 BIMer 容易忽略的部分，因为通常我们在绘制模型时，是不会去设置“系统名称”的，但是，它绝对非常重要。

- 第一种情况 -

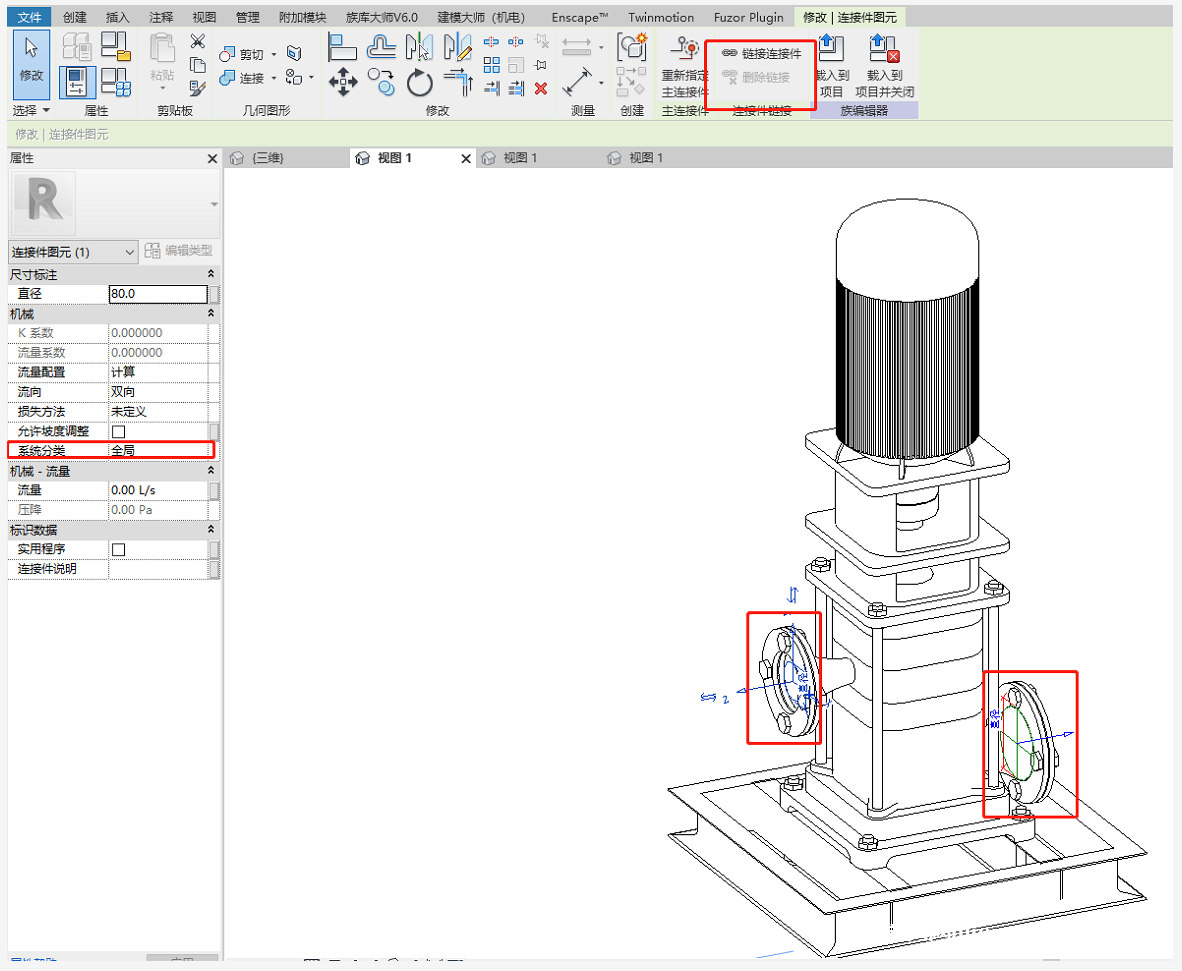

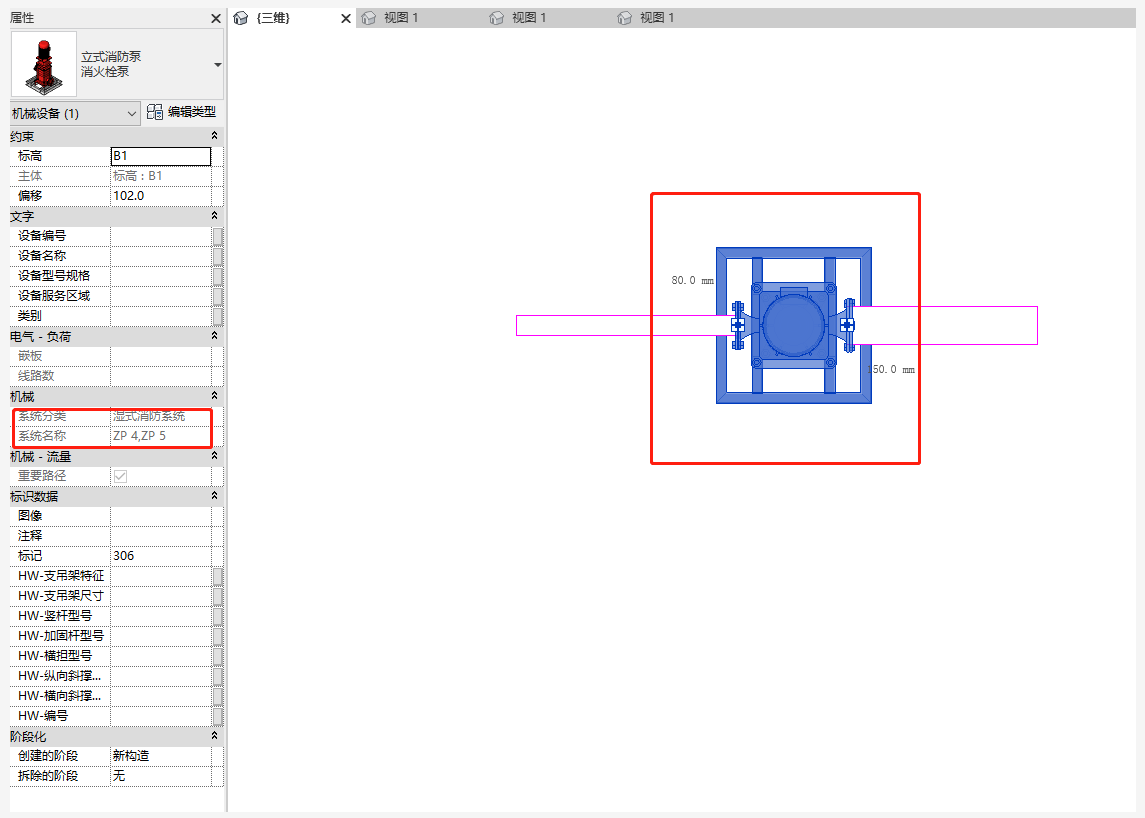

● 当我们绘制管道连接设备时，如果所连接的设备连接件属于“全局”，那么就会将管道的“系统分类”、“系统类型”以及“系统名称”赋予给所连接的机械设备。如下图。

● 管道在连接连接件时，会将系统赋予给连接件，进而赋予给相关设备。但是，如果两个连接件相链接，相链接的连接件会被赋予相同的系统，这时，必须要在两个连接件端口都连接上管道，才能对管道系统进行调整。

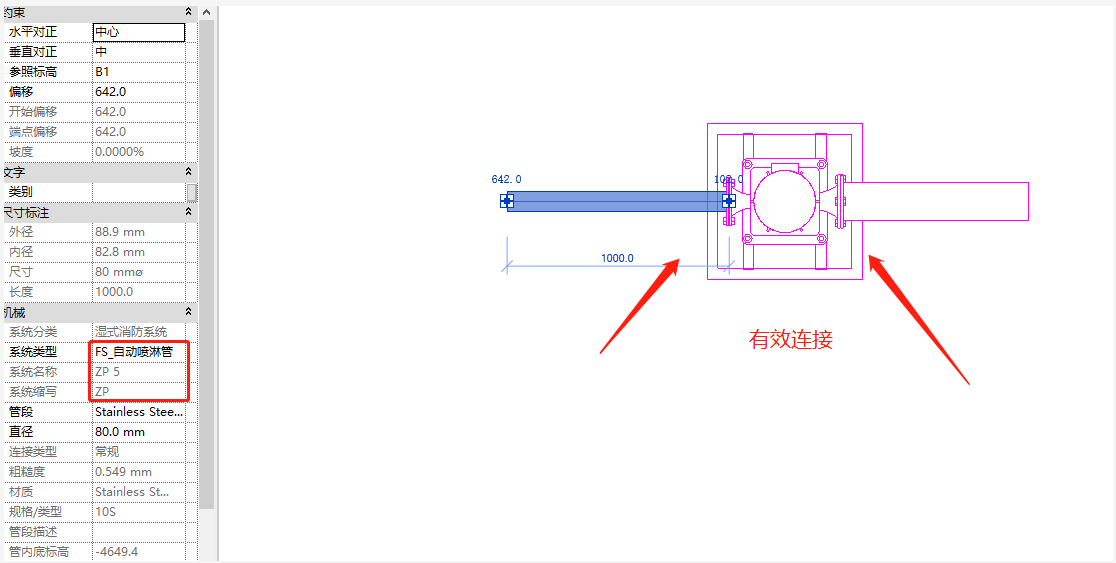

● 这一原因就是，管道这时和设备属于同一管网当中，管网被“系统名称”进行定义，修改管道系统时，会相应的修改“系统名称”，而设备与管道属于同一“系统名称”，在管道与设备有效连接时，同样会修改设备的“系统名称”，这种情况下，“系统类型”是可以进行调整的。

- 第二种情况 -

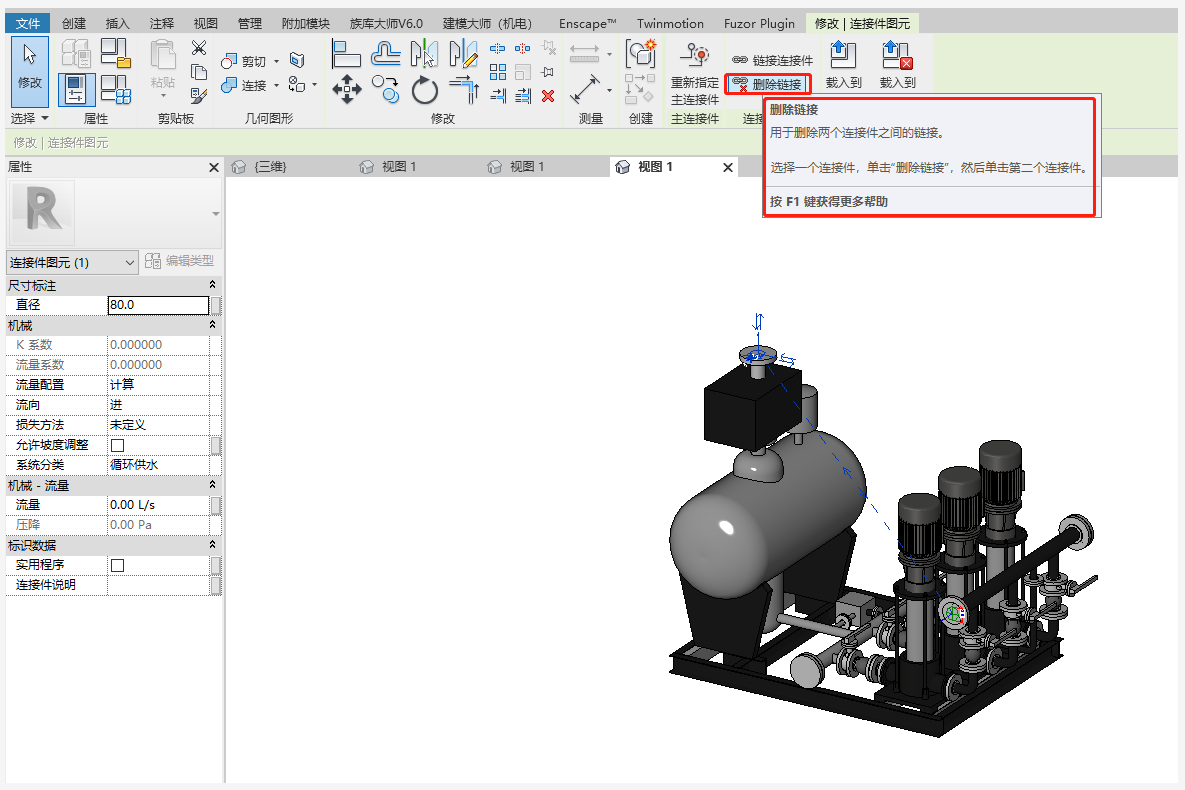

● 第二种情况，当前连接件不与其他连接件相链接。

连接件不链接在一起时，每个连接件都是独立的。

● 在连接管道时，属于“全局”的连接件同样继承管道系统，然后赋予给机械设备。

但是，这时连接件的系统已经被定义，只能在相应分类当中进行调整。
