如何用Dynamo创建桥梁模型?

2021年8月30日
评论
25
Dynamo是一个运行在Revit上的开源插件,通过基于节点的可视化编程界面,Dynamo可以让用户自由创建计算式来设计模型或者自动化处理其他过程。

本文主要提供在铁路路线上放置桥梁的桥面,利用Dynamo自动化放置枕木生成轨道路基的思路。

part.1 创建桥面族

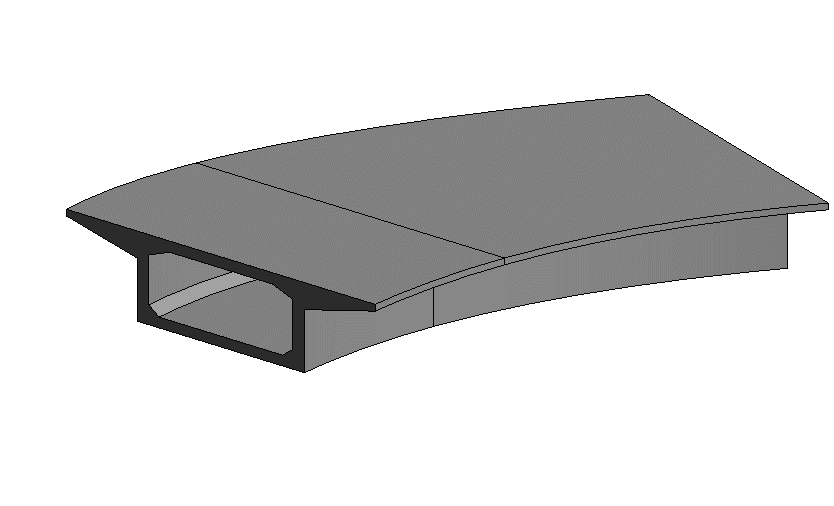

①打开Revit2018,新建自适应公制常规模型,创建桥面族

如何用Dynamo创建桥梁模型?

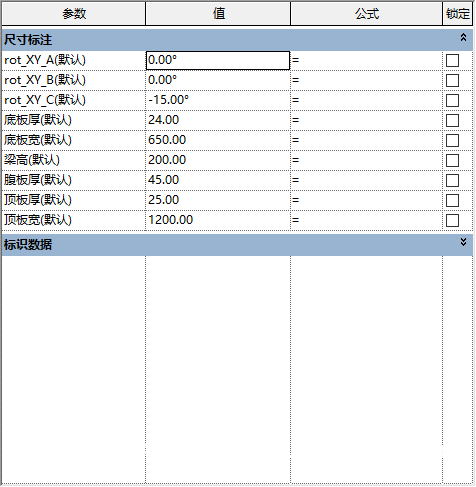

②桥面族的参数如下设置

如何用Dynamo创建桥梁模型?

part.2利用Dynamo生成桥面

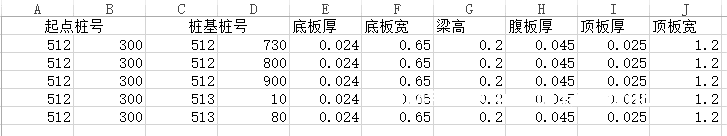

①根据图纸及资料创建桥面所需参数表格

如何用Dynamo创建桥梁模型?

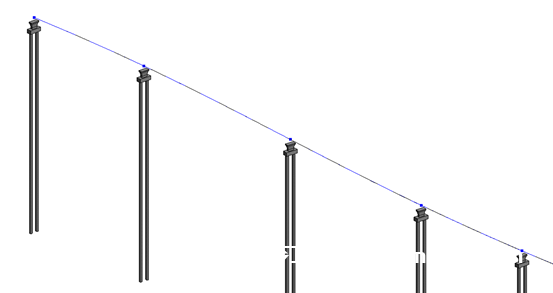

②打开上期保存好的文件,载入做好的桥面族

如何用Dynamo创建桥梁模型?

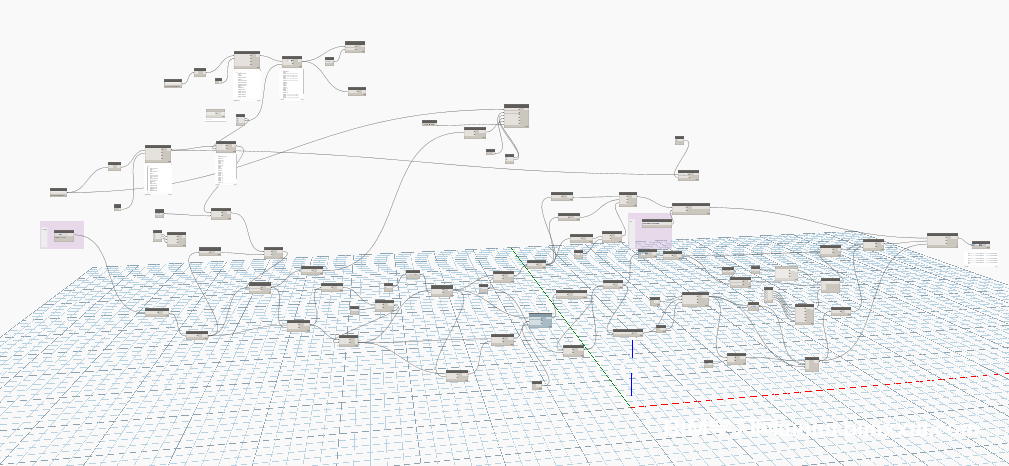

③打开dynamo程序,打开编辑好的节点

如何用Dynamo创建桥梁模型?

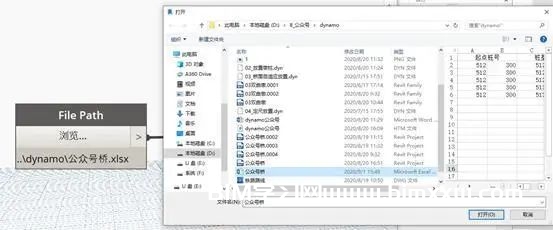

④指定Excel的文件位置

如何用Dynamo创建桥梁模型?

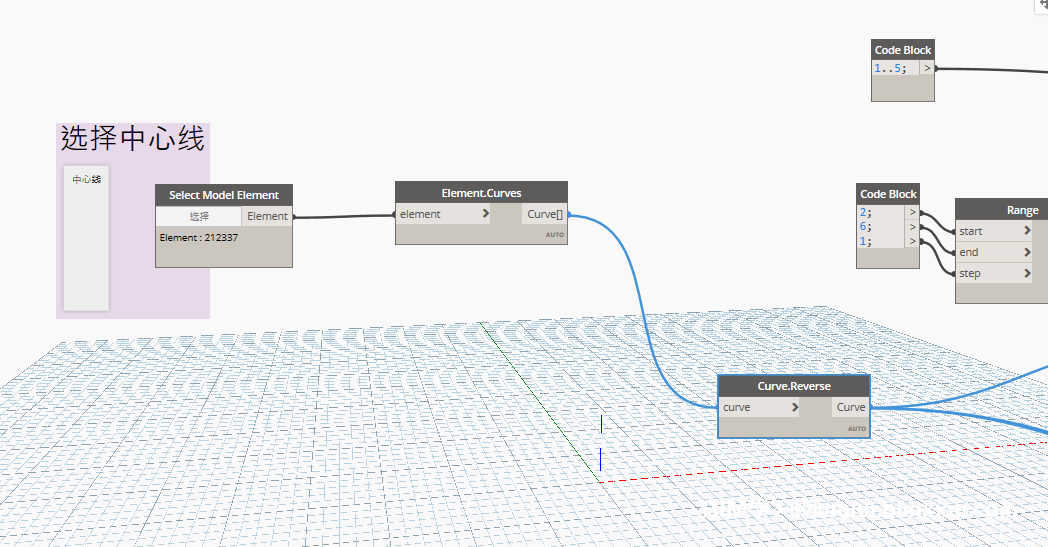

⑤选择铁路中心线

如何用Dynamo创建桥梁模型?

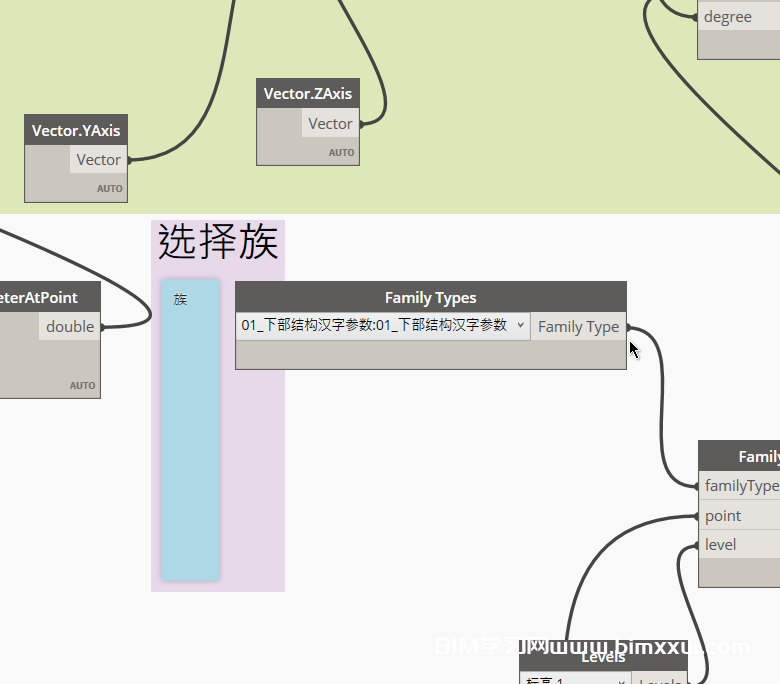

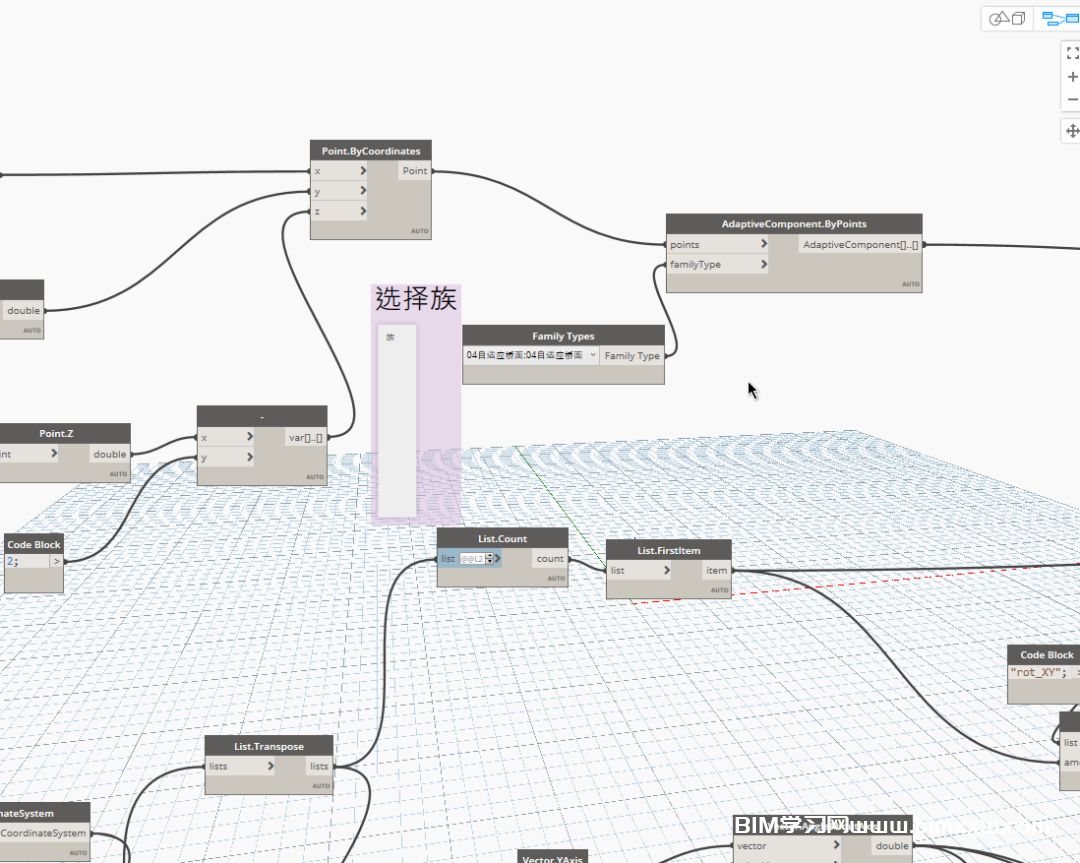

⑥选择桥面族

如何用Dynamo创建桥梁模型?

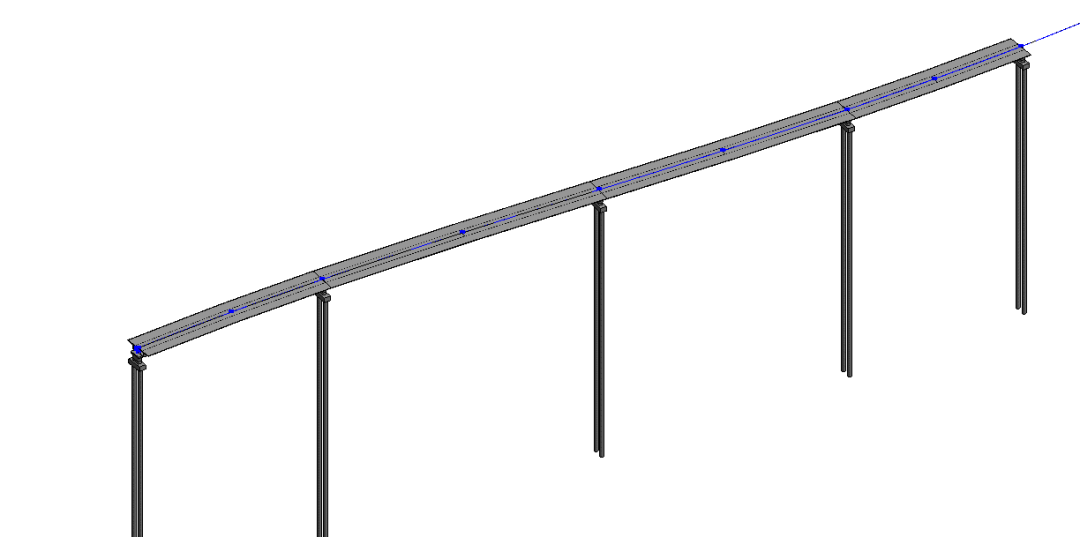

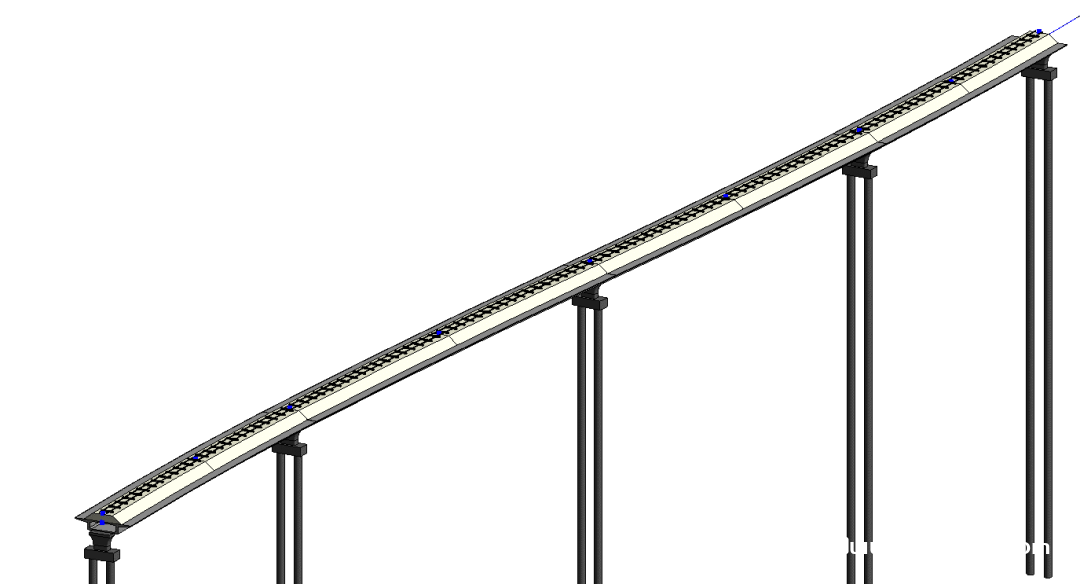

⑦点击运行,批量生成桥面

如何用Dynamo创建桥梁模型?

part.3利用Dynamo生成道砟

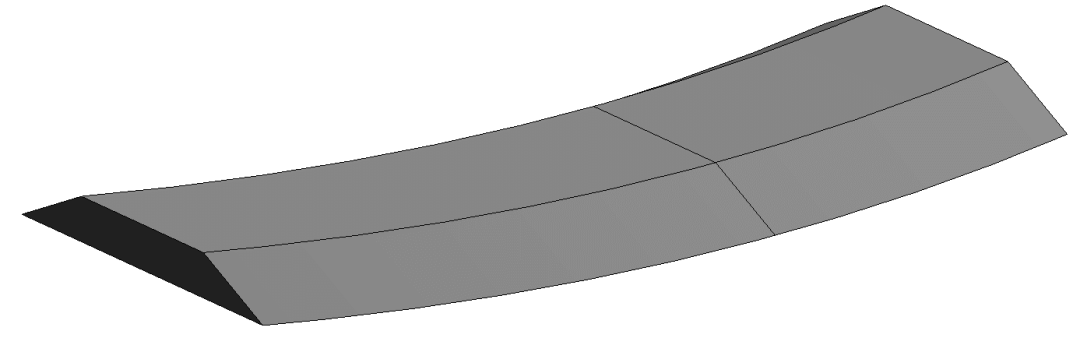

①新建自适应常规模型,创建路基族

如何用Dynamo创建桥梁模型?

②载入项目,打开相对应的Dynamo的节点批量生成道砟

如何用Dynamo创建桥梁模型?

如何用Dynamo创建桥梁模型?

part.4利用Dynamo生成枕木

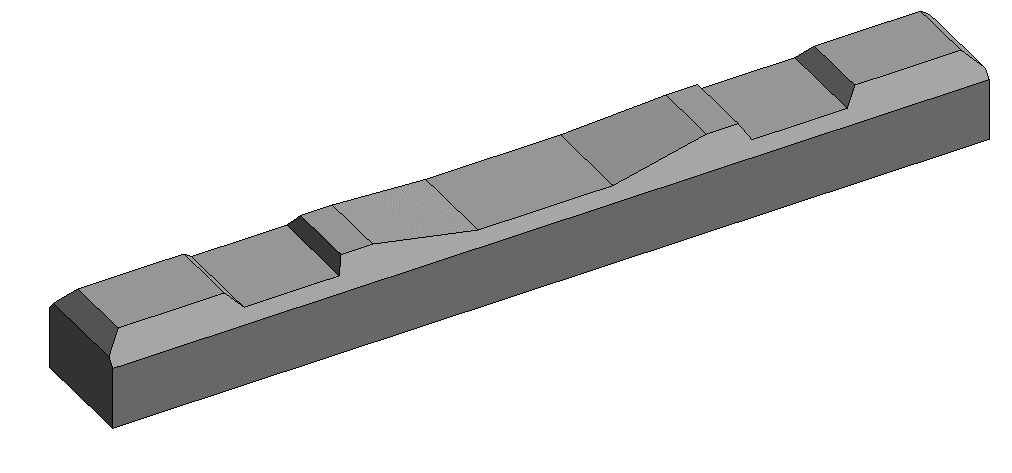

①新建常规模型,创建枕木族

如何用Dynamo创建桥梁模型?

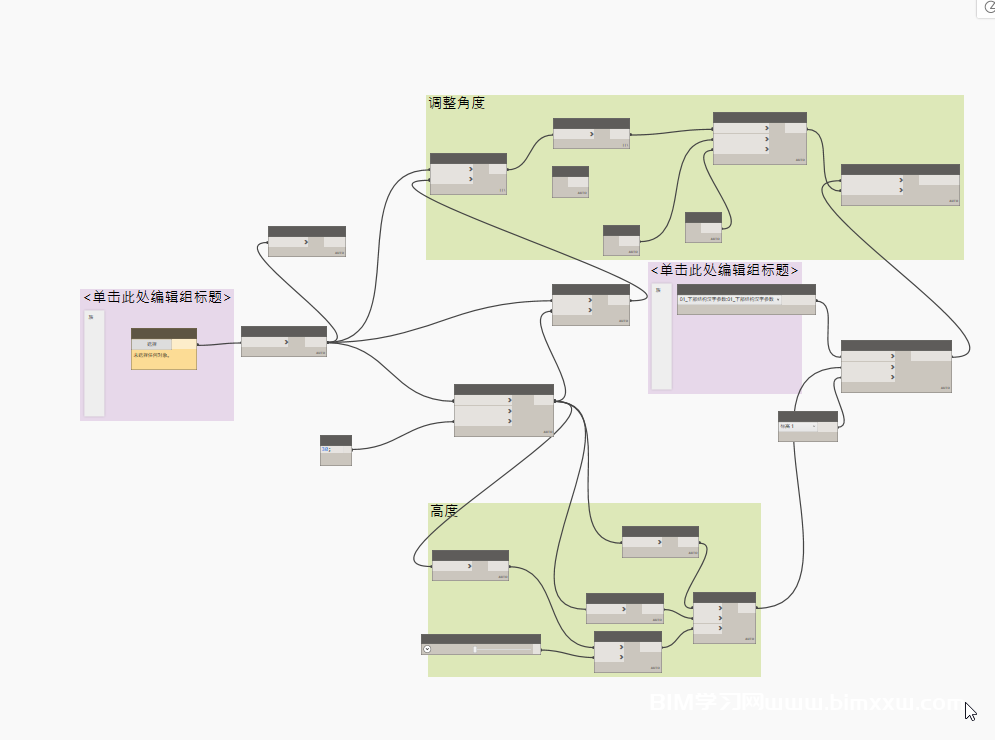

②载入做好的枕木族,打开相对应的dynamo节点

如何用Dynamo创建桥梁模型?

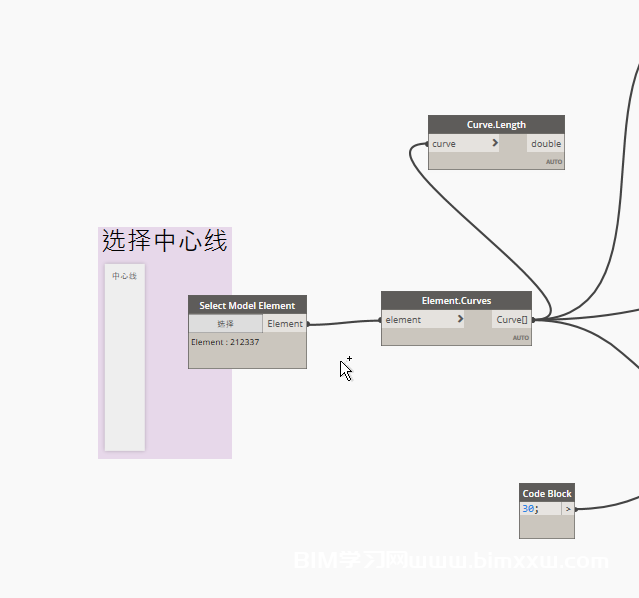

③选择铁路中心线

如何用Dynamo创建桥梁模型?

④选择枕木族

如何用Dynamo创建桥梁模型?

⑤点击运行,批量生成枕木

如何用Dynamo创建桥梁模型?

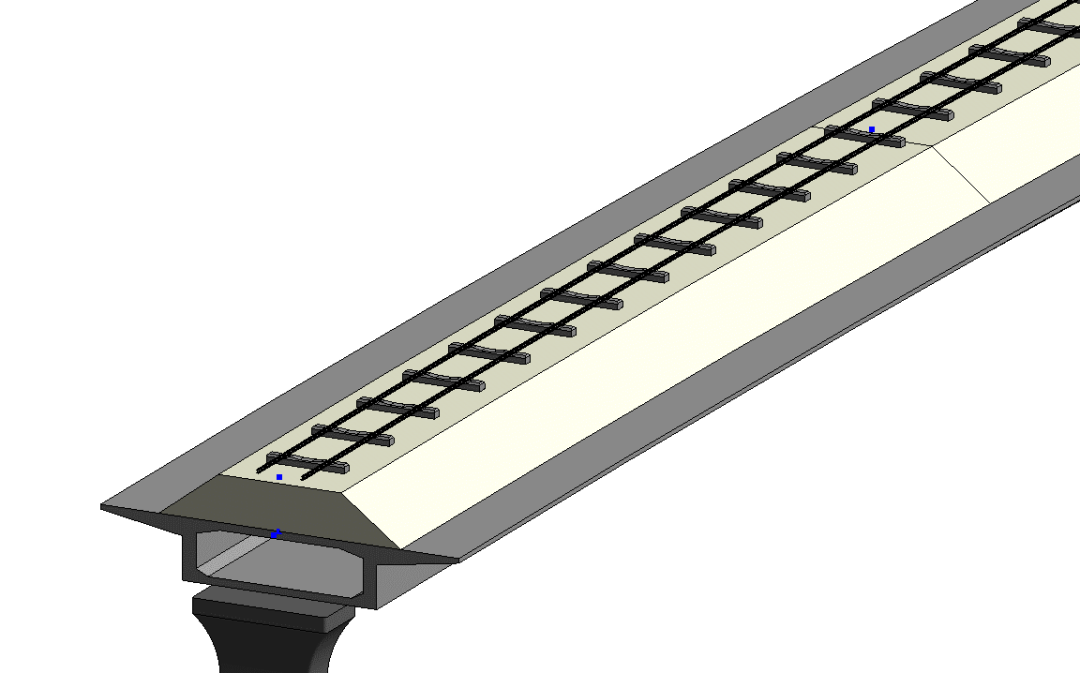

part.5利用Dynamo生成铁轨

①新建自适应常规模型,创建铁轨族

如何用Dynamo创建桥梁模型?

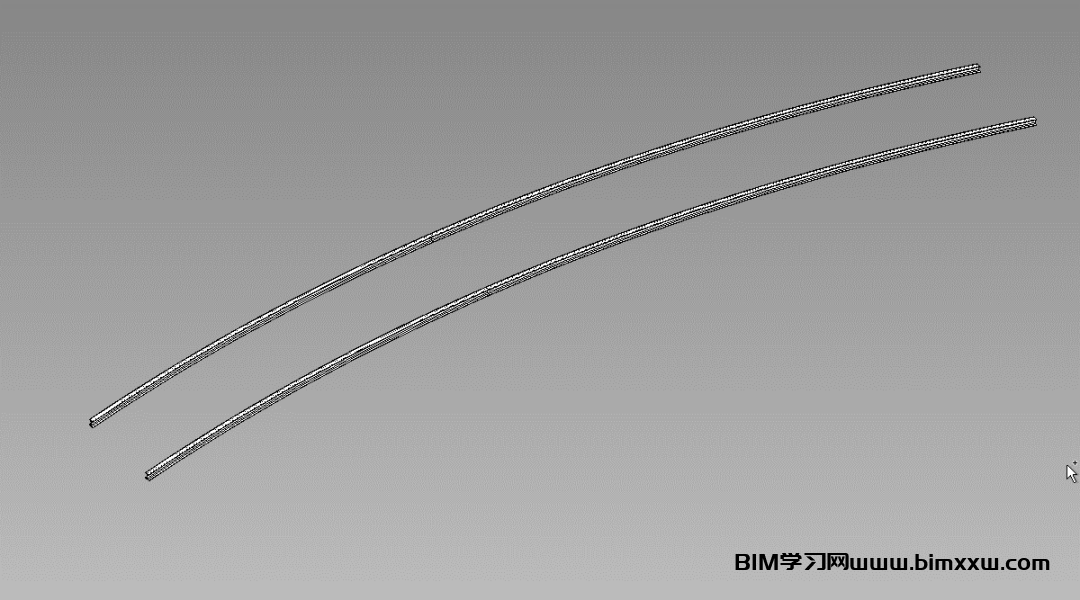

②载入做好的铁轨族,打开相对应的dynamo节点生成铁轨

如何用Dynamo创建桥梁模型?

如何用Dynamo创建桥梁模型?

在BIM的学习过程中,我们常说软件是工具,而在熟练应用基本功能后,还需要明白软件的逻辑思路,为软件功能灵活应用奠定基础。
