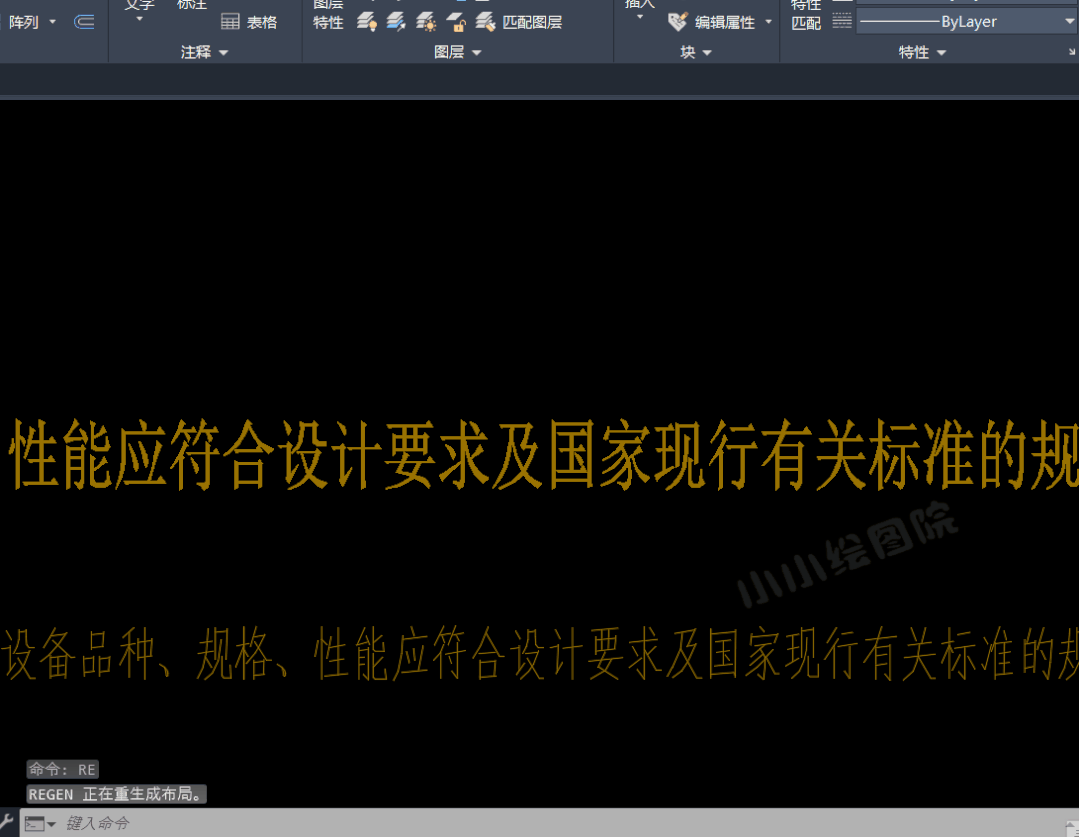

CAD绘图过程中,难免需要对图形进行各种文字标准,尤其是在绘制大样图、节点图的时候,文字标注会特别常用,这时当我们采用的是windows系统.TTF字体(如宋体,黑体,幼圆等字体等实体填充字体)时,在编辑、绘制、修改图形的时候就会特别卡顿,影响绘图效率如下图所示:

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

为什么会这么卡?
CAD中的windows系统.TTF字体在显示的时候,字体都是由笔画线宽的,在显示的过程中就相当于是增加了字体上的填充,当文字过多的时候就会影响CAD的运算时长,这个时候就显得卡了。
这个问题怎么解决?

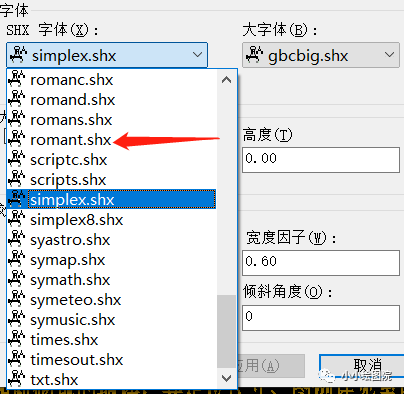

方法一:条件允许的情况下(行业或公司规定可以使用的前提下),将CAD中的字体改为CAD文件字体(后缀为.SHX的字体),如下图所示:

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

这些后缀为.shx的字体都是CAD文件字体,这些字体下的文字都是单线的图形,而这些单线的图形对内存的占用几乎可以不计,所以不会影响运行速度。

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

方法二:将文字显示为方框,不参与图形运算,输入“Qtext"命令后回车,命令栏出现提示:

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

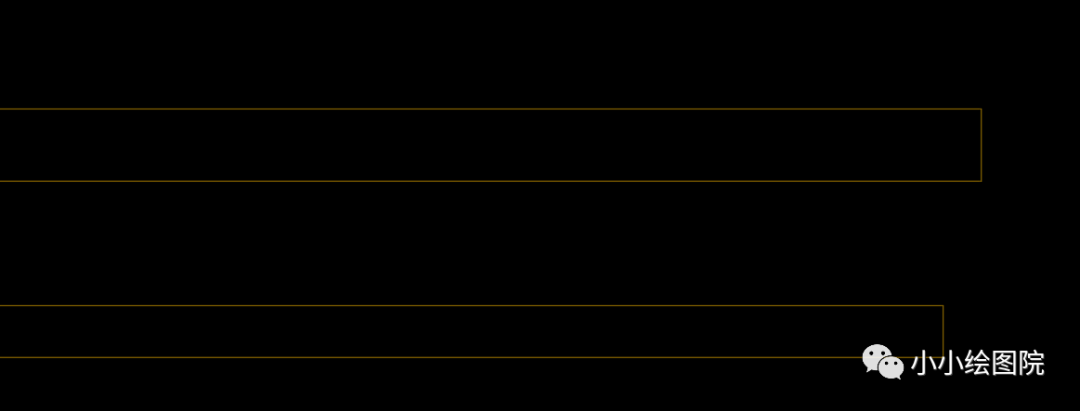

这个时候发现,现在的模式是关闭状态,我们输入”on"回车,将模式调整为打开模式,这个时候其实是没有变化的,我们需要输入“re"回车(也就是重生成图形命令)。此时你就会发现文字都变成了方框,这个时候去编辑,移动,修改图形就没有卡顿感了。等我们修改完成以后,再将文字显示模式改回来就可以了。

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

如何解决CAD文字过多图形卡顿问题(CAD文字一多就卡顿怎么办?)

在这里提醒大家几个注意点:
1.在条件允许的情况下,还是将字体改为CAD自带的文字会好一点,即可以看到文字也不会影响程序运行速度。
2.在修改完模式的开关以后,一定要再运行”re"重生成命令。
3.在修改完图形以后一定要将文字显示模式改回来,因为方框显示模式下,打印的时候是不显示文字的,打印也是方框显示。
