DWG图纸打开很慢如何处理?

2022年10月20日08:28:42AutoCAD39阅读模式

小伙伴们在使用CAD的时候有没有遇到这样的情况:打开DWG图纸慢得要命,特别是100M以上,更是让人无法容忍,那么有什么方法可以加快AutoCAD DWG图纸打开速度吗?

办法一

——清理(PURGE)帮你减少冗余数据

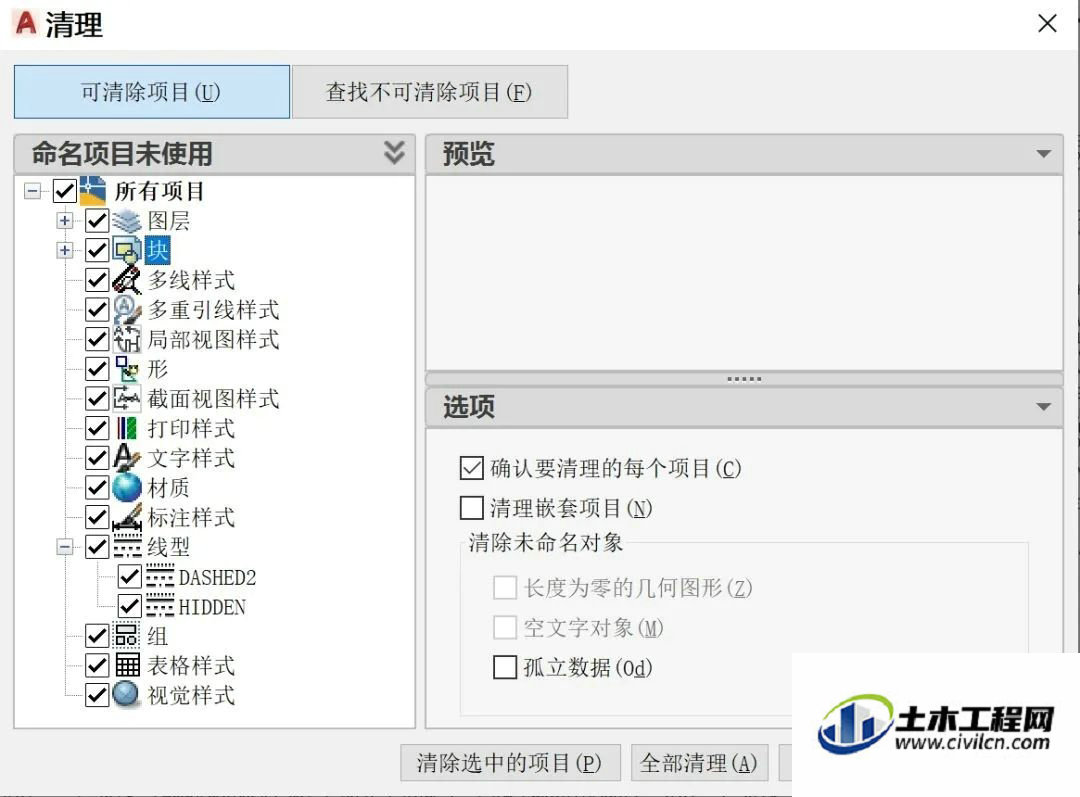

在AutoCAD中,PURGE对话框是这样滴:

DWG图纸打开很慢如何处理?

点击左边的标签显示可以被清理掉的对象。

下面列出了未使用的项目,前面会有一个+号,表示这类可以展开查看下面的具体每个对象。并且可以用CTRL或者SHIFT键来复选要清理的对象。还可以预览对应的项目。

那么接下来看看【查找不可清除项目】,在【可能的原因】一栏中,会告诉你为什么这个对象不能被清理,有可能因为它还存在,有可能因为它是本身不能删除的,比如当前图层等等。



请定期使用PURGE命令清理文件,这样无论是文件打开保存的速度,还是造成软件崩溃的可能性都会大大的降低。

办法二

——核查AUDIT检查图形的完整性并更正某些错误。

随时检查DWG文件,防止DWG文件的打开/保存出现崩溃。

DWG图纸打开很慢如何处理?

上面的图例就是执行核查之后的情况,选择了不更正错误。如果选择更正错误,那些错误的对象一般会被删除,更正错误之后的DWG会更稳定。

办法三

——OVERKILL删除重复或重叠的线。

通过指定对角点,选择对象。会弹出下面的对话框。选择对应的项目。

DWG图纸打开很慢如何处理?

对你的AutoCAD DWG文件都跑一遍试试吧,现在打开速度应该快到飞起
