CAD是应用最广泛的计算机辅助设计软件之一,学会CAD中心线怎么画是必不可少的,下面小编来教大家怎么做。

CAD中如何自定义绘制点划线?

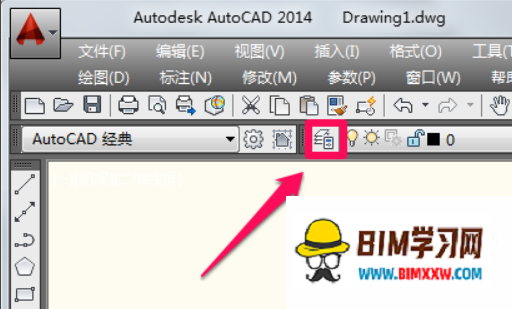

CAD的图层特性管理器中点击线型进行设置。

CAD中如何自定义绘制点划线?

在选择线型中点击加载选项。

CAD中如何自定义绘制点划线?

选择合适的中心线然后确定。

CAD中如何自定义绘制点划线?

在选择线型中点击选择刚才加载的点划线,然后点击确定。

CAD中如何自定义绘制点划线?

在图层中点击颜色进行设置,选择红色后确定。

CAD中如何自定义绘制点划线?

此时用直线工具画出中心线,但是有时你会奇怪的发现画出来的线并不是点划线,其实这是因为线型比例因子过小。

CAD中如何自定义绘制点划线?

输入“lts”然后按回车键确定。

CAD中如何自定义绘制点划线?

这里小编输入线型比例因子为30,按回车确定(如果不合适可以重新设置)。

CAD中如何自定义绘制点划线?

此时cad中心线就已经画好了。
