CAD图形无法复制到剪贴板怎么解决?

2022年10月20日15:44:20AutoCAD33阅读模式

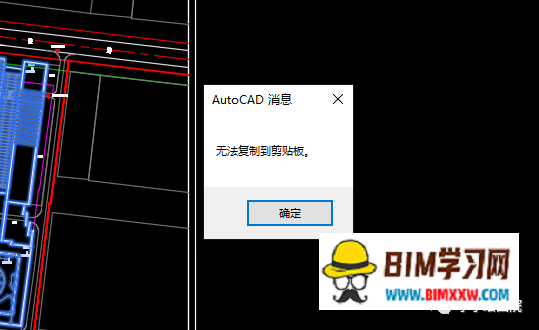

今天在套图的时候遇到了一个小问题,设计院发给我的项目规划图,我要套到我们的项目总图上去,在进行图形原位复制的时候出现了一个提示“无法复制到剪贴板”。如下图所示:

CAD图形无法复制到剪贴板怎么解决?

趁这个机会跟小伙伴们分享一下这个情况出现的原因以及怎么解决。
其实出现这种情况只是一个个例,还有可能出现复制没有提示,命令行也显示复制多少对象,再有就是复制完成以后,去另一个文件粘贴只有部分图形,这几种情况都是由于一种原因导致的,在天正建筑、浩辰建筑以及一些水暖电专业软件中为了提高绘图和编辑的效率,大量使用了自定义对象,这些带自定义对象的图纸在没有装这些专业软件的CAD里打开时,自定义对象就会显示为代理对象,天正建筑的一些自定义对象没有提供代理对象,干脆都不显示了。而这些自定义及代理对象就是不能复制到剪贴板的原因。
如何解决这个问题呢?
首先你可以安装生成这些自定义对象的软件,比如对方使用天正画的图,你也可以也安装天正软件,去进行图形的编辑,这样就可以避免出现这个问题。
如果你找不到相关软件,就只能将这些代理对象运用“X”命令,炸开成普通图形了。如下小编的做法:

CAD图形无法复制到剪贴板怎么解决?

以上就是这个问题的解决办法。
