CAD模型中的图层在布局里不显示怎么办?

2022年10月23日19:30:05AutoCAD41阅读模式

CAD绘图中教程会需要借助图层的便利,但有时会发生模型空间中某些图层在布局窗口中无法显示的情况,那么CAD模型部分图层在布局里不显示怎么办?问题可能发生在图层管理中,我们一起来看看解决方法吧!

方法/步骤

第1步

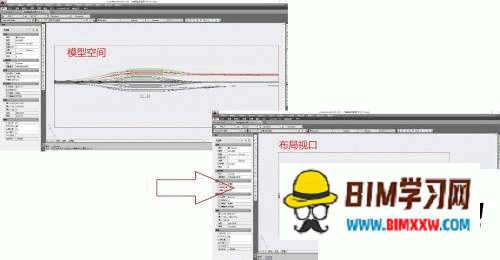

如图,在CAD模型空间中,所画车站的新建线条和预留线条都好好显示着,但在布局窗口里,只剩黑色的既有线条还在,其他线条无影无踪了。

CAD模型中的图层在布局里不显示怎么办?

第2步

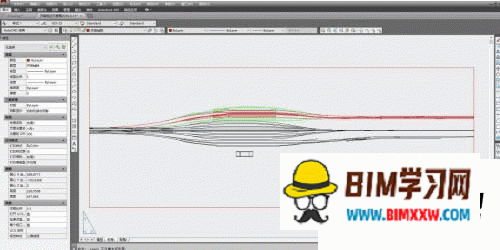

打开图层管理器,可以看到不被显示的图层所在行的新视口冻结栏项目被冻结了,这就是事故原因所在。

CAD模型中的图层在布局里不显示怎么办?

第3步

点击解除新视口冻结,返回布局页面,新建视口,就能发现想要的图层回来了。

CAD模型中的图层在布局里不显示怎么办?
