SolidWorks曲面综合应用教程(solidworks怎么读)

曲面是一种厚度为零的几何体。若想生成曲面，您使用与生成实体（如拉伸、旋转、及扫描）相同的许多工具。曲面还使用其它功能或特征，如剪裁、解除剪裁、延伸、以及缝合。

曲面比实体要具有优势。它们比实体更灵活，因为您可等到设计的最终步骤然后再定义曲面之间的边界。

曲面的最终目的还是实体，所以最后都需要形成实体，常用的方法有加厚，缝合（尝试形成实体）。

下面用一喷嘴实例来说明。这里运用到了：放样、扫描、缝合、填充、平面、旋转、剪裁、延伸、抽壳、阵列。

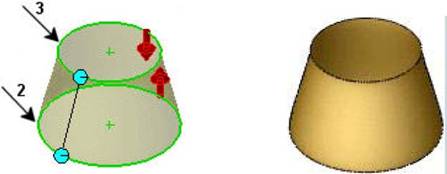

1. 放样：绘制草图，放样，两端约束条件为垂直于轮廓，权值设成0.5

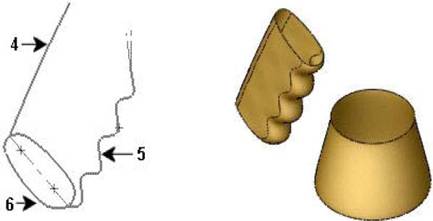

2. 扫描：绘制一截面6，一路径4 和一引导线5。

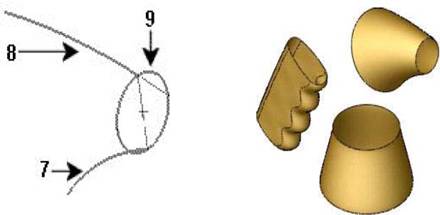

3. 扫描：绘制一截面9，一路径8 和一引导线7。

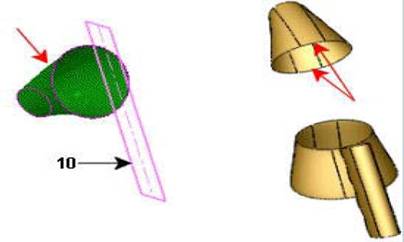

4. 分割：绘制分割草图并分割曲面。

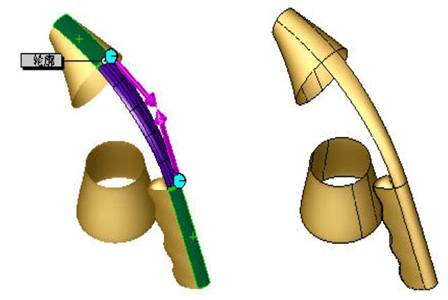

5. 放样：选择曲面边界作为轮廓，并放样，边界条件选择相切。
