▲ 上海浦东新区惠南新市镇17-11-05、17-11-08地块23#楼的工业化实践
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-b741a16820d59a12fe07a43730886add.gif?imageView2/0/format/webp/q/75)
▲惠南新市镇23号工业化示范楼施工过程
上海市浦东新区惠南新市镇17-11-05,17-11-08地块23号楼是华建集团和宝业集团合作的一个上海市工业化住宅示范项目。
该项目的改造开始于项目设计和规划审批已经结束之后,因此各项改造均需在原设计的基础上进行也为工业化改造设计造成一定的约束和难度。最终23号楼采用双面叠合板式混凝土剪力墙体系,单体预制率达到30%,项目采用了BIM技术,将建筑,结构,机电一体化设计,实现了建设全过程的控制。总结下来,该项目与传统建造方式相比,优势明显:
“省”
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-1d4702d940cae7be6e5d0fc8a81a0617.jpeg?imageView2/0/format/webp/q/75)
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-d68e94e4bc3b00bff01b302eff790020.gif?imageView2/0/format/webp/q/75)
▲ 统一构件包括阳台、墙板、楼板、楼梯
构件种类越少,建造成本越低,本项目仅产用一种户型模块。
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-ea9349ba0f388f936fafe810d47c91f1.gif?imageView2/0/format/webp/q/75)
▲ 通过BIM技术进行构件设计
构配件标准化(单元标准化,构配件标准化,构造节点标准化),厨卫,阳台模板化。
“快”
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-6dc05a34621e64fa74f951ee183f00a7.jpeg?imageView2/0/format/webp/q/75)
节工期,减少湿作业,标准化构件工厂制作,现场“搭积木”式拼装,省人工,省工期。以下是高效的部件生产过程。
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-88e779491736f96adb579703831e27ab.gif?imageView2/0/format/webp/q/75)
▲ 工厂全自动机械手支模
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-b5e22c0f5c65b3399a47dcda6f59d9d2.gif?imageView2/0/format/webp/q/75)
▲ 叠合内板混凝土振动抹匀
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-0ac6fc21f15084ce19400095d92e6bbd.gif?imageView2/0/format/webp/q/75)
▲ 翻转叠合外板
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-eb901fcd955e3ae2648175d3f9216126.gif?imageView2/0/format/webp/q/75)
▲ 预制完成的双面叠合板
“优”
装配式建筑的核心是集成性,设计方运用Revit,Allplan 建筑结构机电集成设计,从方案到施工图,工厂制作和运输,现场装配全过程,甚至考虑到建筑日后的拆除,真正实现了建筑全生命周期的设计和控制。
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-fba4364fdd8acb53f48acadc5ae9ee01.jpeg?imageView2/0/format/webp/q/75)

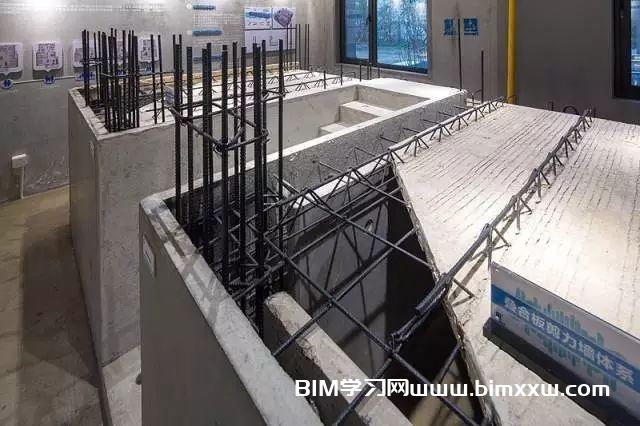

▲ 通过BIM提前检验防治钢筋碰撞的情况
![案例赏析:BIM和装配式建筑如何完美的结合?](http://cdn.bimxxw.com/wp-content/uploads/2021/07/wxsync-2021-07-f2d7eb61cd3b380af30da9beddf4a404.gif?imageView2/0/format/webp/q/75)
▲ BIM技术协调部件生产与施工进度,避免现场堆放,高效的建筑工业化确保建造质量与速度
同类构造连接方式:降低施工难度,提高效率,防水性能好。传统建造方式下最容易出现的外墙脱落,屋顶渗水等建筑质量问题将得到极大的改善。
