一、工程概况:

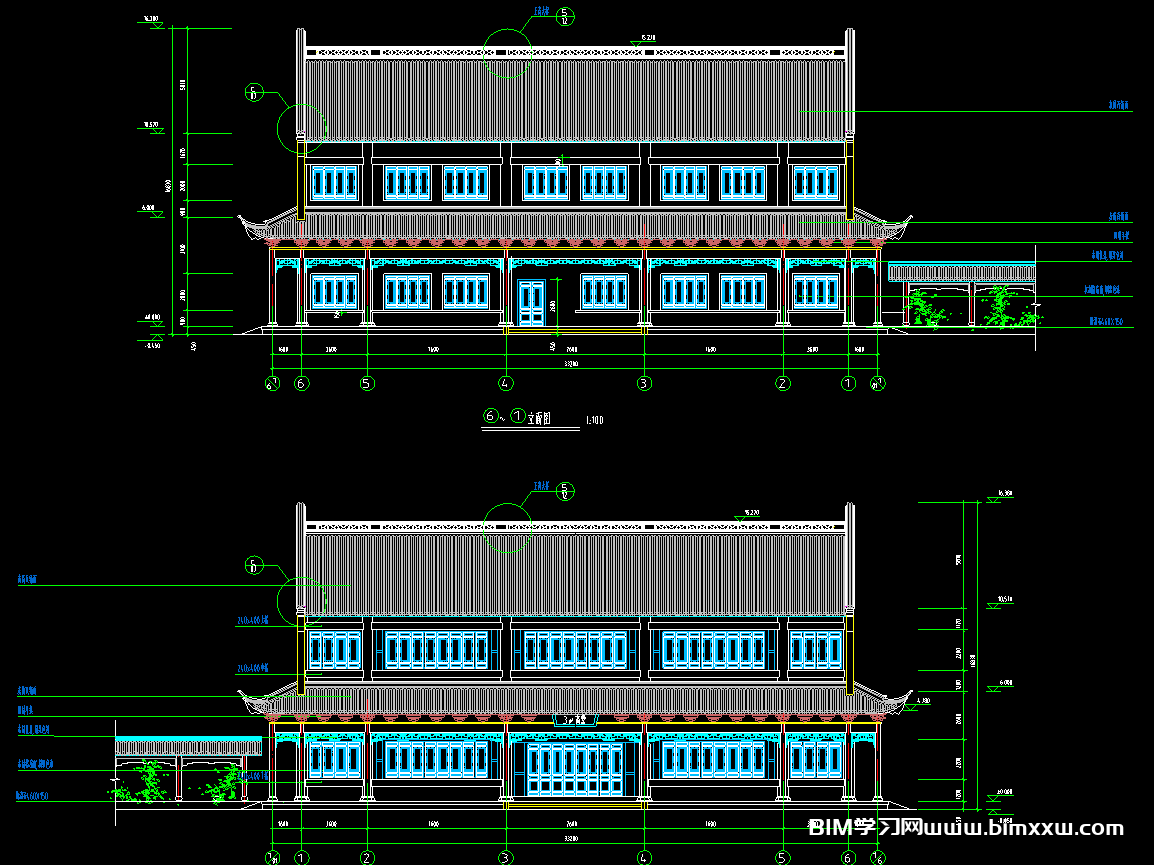

1.建筑名称:某地区上天竺法喜讲寺3#斋堂。
2.建设单位:某地区上天竺法喜讲寺。
3.建设地点:某地区上天竺法喜讲寺。
4.设计使用年限100年。
5.建筑物耐火等级:二级。
6.建筑物抗震设防类别:丙类。
7.建筑物抗震设防烈度为六度。
8.建筑物屋面防水等级为 III 级,采用二道防水。
9.建筑面积为2066.7m2，建筑占地面积为1176.2m2，建筑高度15.720m。
10.建筑结构型式为框架,层数为二层。
二、设计依据 :
1.甲方提供的工程设计委托。
2.水、暖、电、气等专业提供的协作条件。
3.选用规范:《民用建筑设计通则》GB 50352-2005、《饮食建筑设计规范》JGJ 64-89、《建筑设计防火规范》GB50016-2006。
三、定位及竖向设计
1.定位:本建筑物的位置按本设计单位的设计总平面图的所示位置。
2.标高相:对标高正负0.000相当于绝对标高黄海系标高104.37m,室内外高差为0.450m。
3.图注尺寸除标高以米计外,其余均以毫米为单位。
四、消防设计
1.防火分区:本工程分为 1 个防分区;面积大小均符合防火规范要求。
2.安全疏散:建筑物内共设直通室外疏散楼梯 3 座。
3.防火间距:本工程与其它建筑均符合防火间距要求。
4.安全疏散距离:各层平面中房间门至疏散口的距离均符合规范要求。
五、墙体工程
1.正负0.000以下墙体采用蒸压灰砂砖,M10水泥砂浆砌筑,两侧各粉20厚1:3水泥砂浆.%%p0.000以上墙体采用MU10多孔砖,M5混合砂浆砌筑.除注明外墙体厚均为240.
2.轻质墙体材料的技术指标应符合有关标准,砌体砌筑质量控制等级为B级.
3.砌筑墙体:长度大于5M加构造柱,高度大于4M加横梁,构造柱及横梁设置见结构施工图。
4.防潮层: 在-0.060标高处设置60厚C20细石混凝土墙身防潮层。
六、其他
1.本工程砖砌外墙除注明外均采用黄色涂料,木材外墙面及室内外外露混凝土构件均刷粟红色漆。内墙刷白色涂料,所用饰面材料规格颜色,须由设计单位及甲方看样定货。
2.斗拱采用混凝土预制拼装作业,安装时要求挂线以求平直。
3.卫生间、厨房、备餐间、洗消间等地面易积水房间四周须做120高C20素混凝土泛水,同墙厚。
4.所有埋件均须经防腐防锈处理。所有内木门安装前须作预埋防腐木砖。
5.所有木构件均采用优质杉木,均需作防腐、防蚁处理。
6.水、暖、电穿板处均作套管,套管上皮高出楼面50。
7.雨水管采用%%c110UPVC管及其配件。
8.所有沿口窗台窗顶挑出部分和墙压顶均需做滴水线。
9.本图纸施工时应与各有关专业图纸配合施工,预留预埋构件及预留孔洞,需各工种在施工中密切配合,如有矛盾,请与设计部门联系解决。
10.建筑材料须经过检验,符合国家或主管部门颁发的标准,严禁采用不合格产品。
11.本说明未尽之处按国家及国家有关施工验收规范执行。
