如何在玻璃幕墙上加门窗?在Revit的玻璃幕墙上添加门窗的具体方法

2021年12月1日
评论
284

Revit在幕墙中插入门和窗的方法主要有两种,下面BIM学习网小编给大家一一道来:

很多初学BIMer的小伙伴在进行幕墙创建的时候都会碰到要在幕墙上开门的情况,但是呢门族是不能直接放置在幕墙上的,遇到这种情况怎么办呢?

方法一:

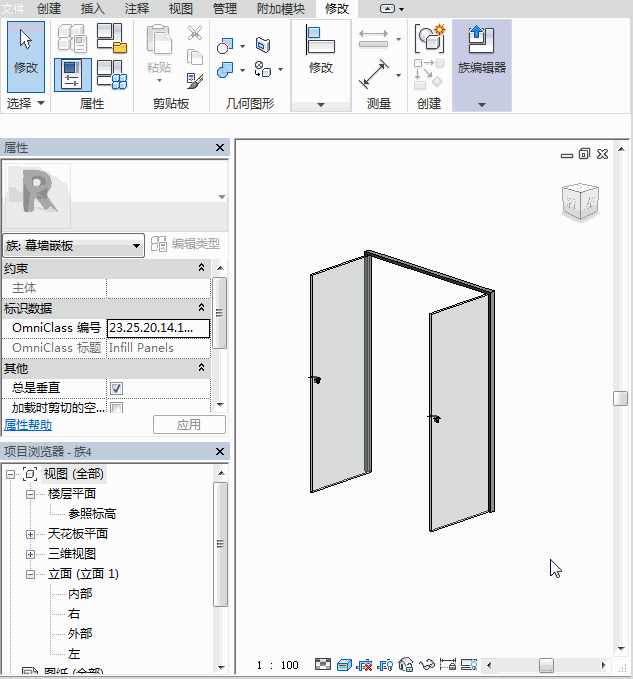

将幕墙嵌板的样式设置成门。首先,使用【公制幕墙嵌板】新建一个我们需要的门样式的嵌板,注意【族类别】要选择门

如何在玻璃幕墙上加门窗?在Revit的玻璃幕墙上添加门窗的具体方法

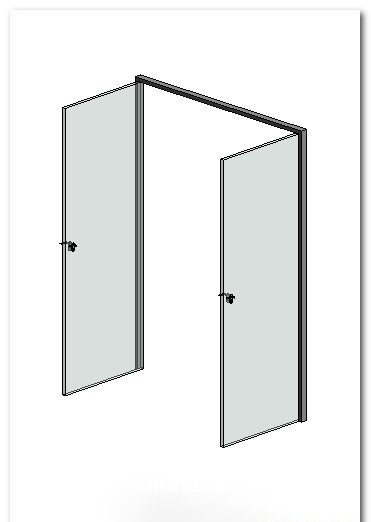

接着,在上面绘制出我们需要的门样式,方法与我们平时绘制门族的方法是一样的

如何在玻璃幕墙上加门窗?在Revit的玻璃幕墙上添加门窗的具体方法

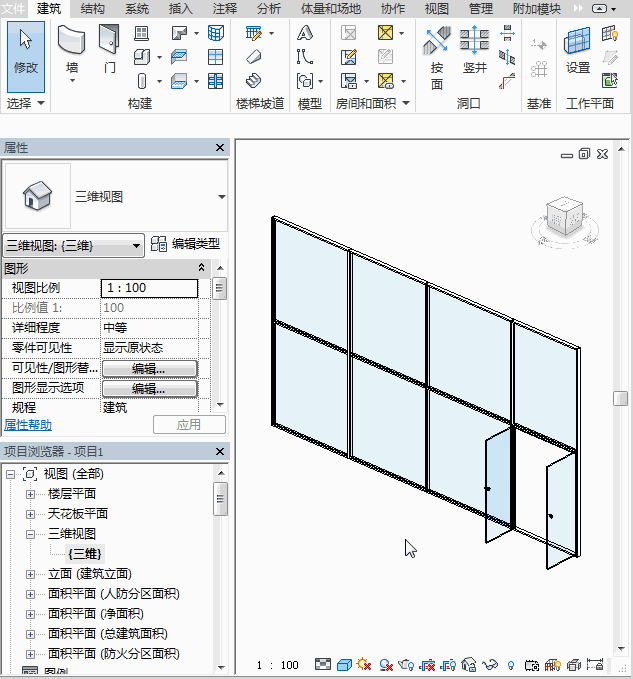

最后,在幕墙中使用Tab键选择我们需要进行门放置的嵌板,将它替换

如何在玻璃幕墙上加门窗?在Revit的玻璃幕墙上添加门窗的具体方法

方法二:

将幕墙嵌板修改为常规墙体,然后在进行门族的放置,这种方法比较简单,其中墙体的大小可以通过调整幕墙网格的规划来进行调整

如何在玻璃幕墙上加门窗?在Revit的玻璃幕墙上添加门窗的具体方法

总结:

通过以上两种方法基本就可以解决大部分幕墙上开门窗的问题了,大家可以根据自己的需要选择不同的方法进行放置。
