CAD图纸打开后一直跳怎么解决?(打开CAD后图形跳动问题)

2022年6月22日
评论
3942

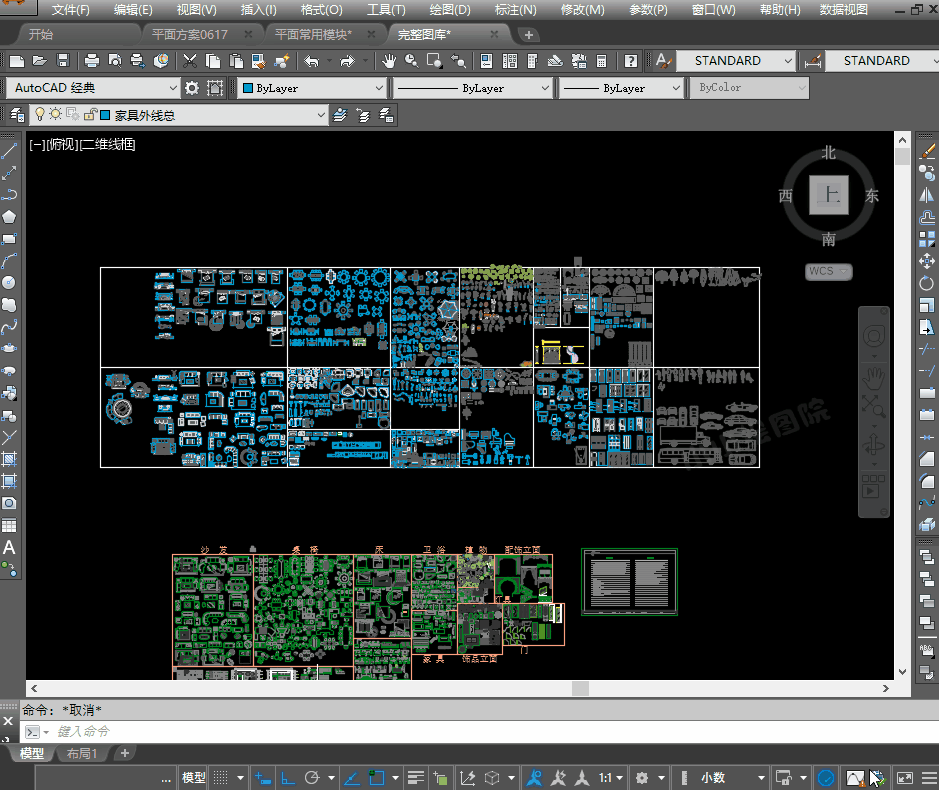

在我们使用CAD绘图的过程中,偶尔会遇到屏幕跳动不已的情况,如下所示:

CAD图纸打开后一直跳怎么解决?(打开CAD后图形跳动问题)

出现以上情况,一般在下列多种情况并存的时候出现概率高:

  1. 使用的是高版本的CAD2018以后的版本)。

  2. 状态栏的显示栏较多,状态栏空间很挤。

  3. 在布局移动光标时,坐标值发生变化,当坐标变化比较大的时候,就有可能会跟模型和布局标签挤到一行上,当坐标显示栏被挤到模型和布局标签行的时候就会导致屏幕频闪。

  4. 屏幕分别率小。(高分别率的电脑CAD下方空间栏宽度很大,这个问题一般不会出现,只有在分别率过低的时候,下方空间不够,出现的概率高)

解决方法:

只需要将不常用的状态栏里面的选项取消勾选,减少状态栏的显示内容就可以了。如下图所示:

CAD图纸打开后一直跳怎么解决?(打开CAD后图形跳动问题)
