如何正确使用Revit进行参数化箱梁的建模？

1、箱梁及箱梁参数预览

箱梁及箱梁参数预览

2、族使用说明：

2.1、族类别及参数

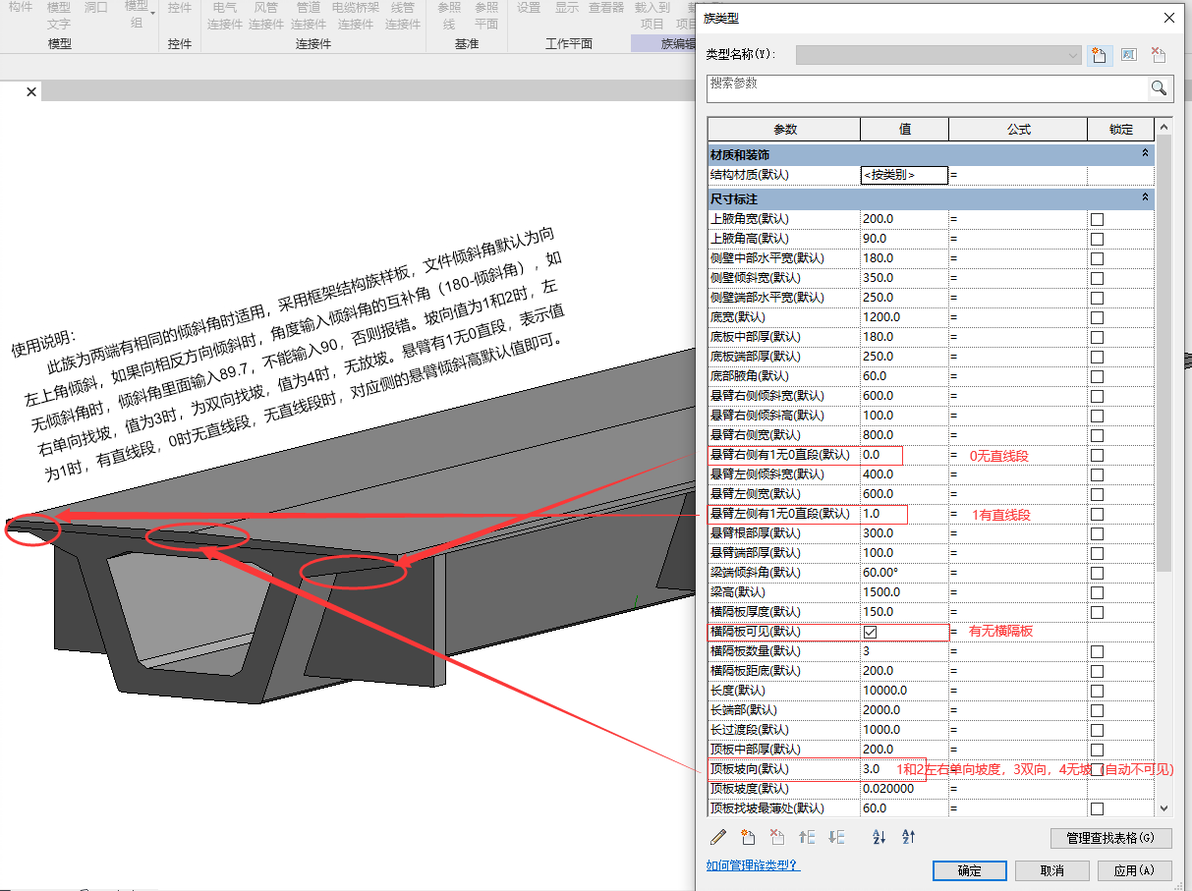

        采用框架结构族样板，具有结构梁属性可以配置钢筋。

2.2、端部倾斜角

        文件倾斜角默认为向左上角倾斜，如果向相反方向倾斜时，角度输入倾斜角的互补角（180-倾斜角），如无倾斜角时，倾斜角里面输入89.7，不能输入90，否则报错。

2.3、顶板找坡

        坡向值为1和2时，左右单向找坡，值为3时，为双向找坡，值为4时，无放坡（此时顶板找坡自动隐藏）。注意：板厚包含了找坡最薄处厚度

2.4、悬臂有无直线段

        悬臂有1无0直段，表示值为1时，有直线段，0时无直线段，无直线段时，对应侧的悬臂倾斜宽默认值即可。但是悬臂倾斜宽必须小于悬臂宽

2.5、横隔板

由于边梁外侧无横隔板，所以左右可分别单独显示与关闭

2.6、横向放大

由于采用放样融合，水平偏移后会将模型在宽度方向压扁，所以在宽度方向必须添加一个放大系数，保证宽度方向与设计相同

3、创建方法

3.1、拆分思路

根据现场浇筑混凝土的实际情况，将箱梁在顶板下方拆分成为两部分，以便后期做模拟动画使用

3.2、创建方法难点

3.2.1、如果利用放样，然后剪切的话，过渡段连接不能顺接，有错台，所以利用放样融合，将轮廓2水平偏移的方法

放样水平偏移计算

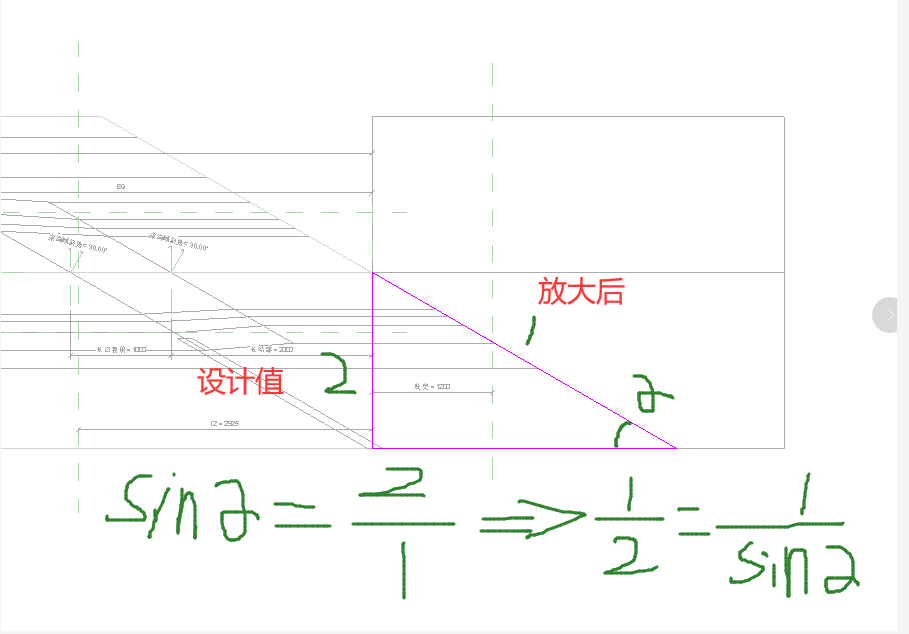

3.2.2、偏移后的问题：如果箱梁倾斜角越小，模型会被压的越扁，所以轮廓要在宽度方向上进行放大

放大系数计算公式

        3.2.3、以上分析得出结论，创建轮廓的参数的是，要添加一个放大系数，所有宽度方向的参数要添加两个，一个作为输入参数，一个为轮廓实际宽度，需要乘以放大系数。

        3.2.4、外轮廓，做参照平面并与轮廓锁定

外轮廓

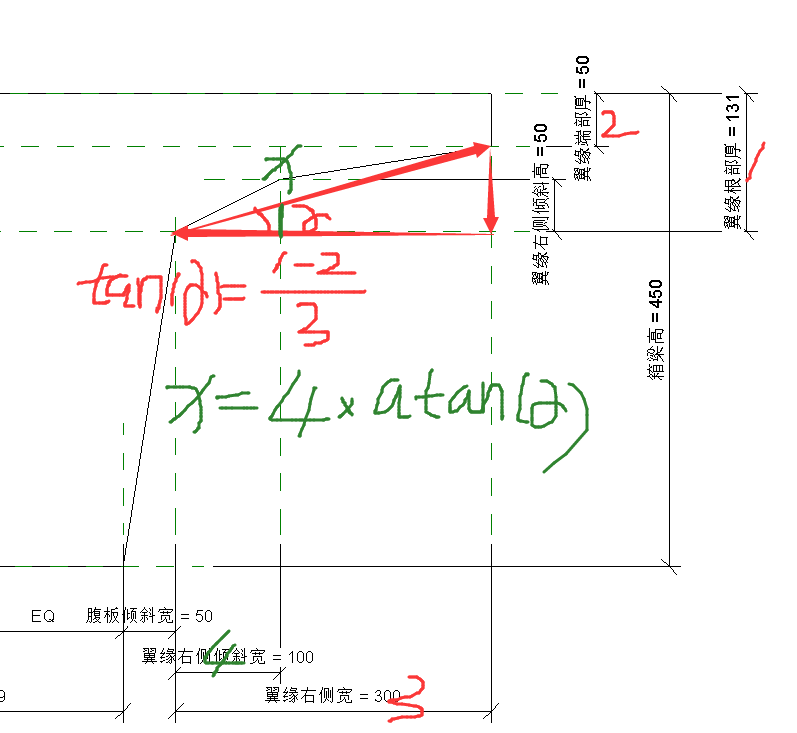

翼缘有无平直段控制参数

翼缘有无直线段判断

3.2.5、内轮廓

内轮廓

底部内宽

顶部内宽

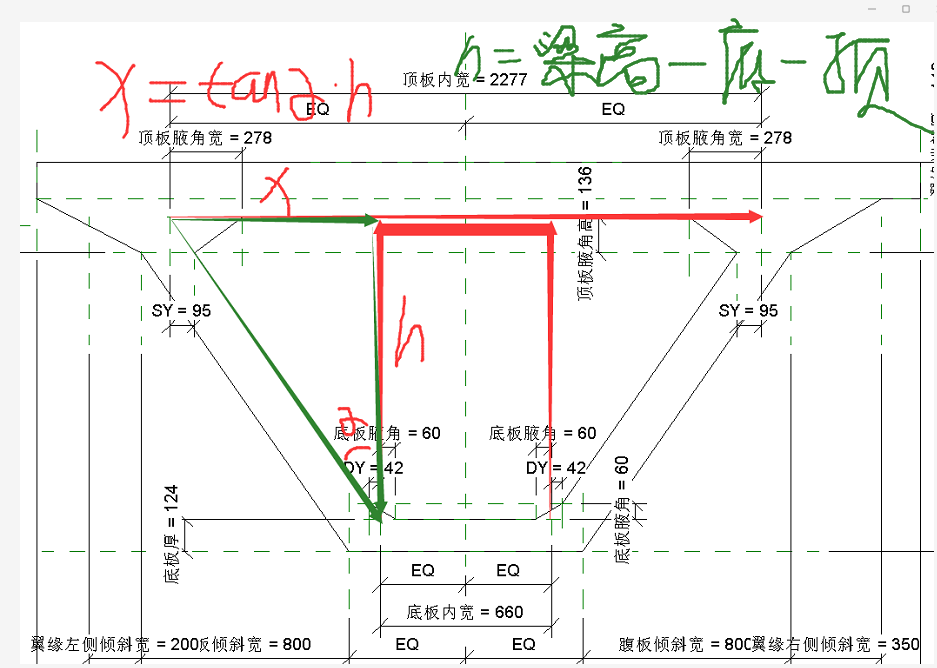

底部腋角计算

顶部腋角计算

以上就是箱梁参数化族的难点内容，当然大家可以发挥想象，建立其他类型的族，比如箱梁放坡可以将其修改为两侧腹板也跟随顶板起起落落。总之建模的方法就那么集中，关键是如何去关联一些你想要的参数，让模型有灵魂。
