Revit砌体排布最实用的落地应用教程

二次结构作为建筑工程的主要组成部分，其细部节点繁多，传统的施工方式与现场管理条件难以实现精细化，以至施工现场对原材料切割的随意性较大，较普遍的存在着严重浪费、损耗的现象。

传统的排砖解决方式，在砌筑施工前用CAD画排砖图。用二维的平面图表达砌体排砖，这种方法不仅对画图者的三维想象能力有极高的要求，在实际施工过程中也不容易被工人理解排砖图的意图，容易造成交底错误。而且CAD画的排砖图无法快速统计每种规格砌块的个数和砂浆体积，导致无法提前预制非标加砌块，只能现场切割，造成材料的浪费和人力成本的增加。久而久之排砖图就成了施工中的鸡肋，食之无味，弃之可惜。

BIM砌体排砖是近年来BIM技术在现场施工BIM应用中产生的一项在精细化管理方面应用比较多的施工。而随着BIM技术的广泛应用，很多人开始利用BIM技术绘制三维的排砖图，用直观清晰的、360°无死角的BIM三维可视化交底模型，配上有声有色的动态演示，将砌体排砖以1:1真实的形态展现在你面前。并且根据排砖模型提取工程量，可以实现工厂预制非标砖，避免现场切割现象，节省劳动力、节约材料。

今天小编分三步给大家介绍，一个只用revit软件解决砌体排砖的方案，快速绘制排砖三维模型，并提取每种尺寸的砖个数以及所用砂浆体积。

第一步：首先使用revit中的参数化族功能，做出通用的参数化嵌套族，这些族需要达到长度方向可以任意拉伸、高度可以调整的功能，并且这些族中砖的个数以及砂浆的体积可以在模型明细表中进行统计。这些族作出之后工作就变得一劳永逸了，整个公司的项目都可以使用，如下图所示，以顶部斜砌族和底部灰砂砖族为例向大家展示：

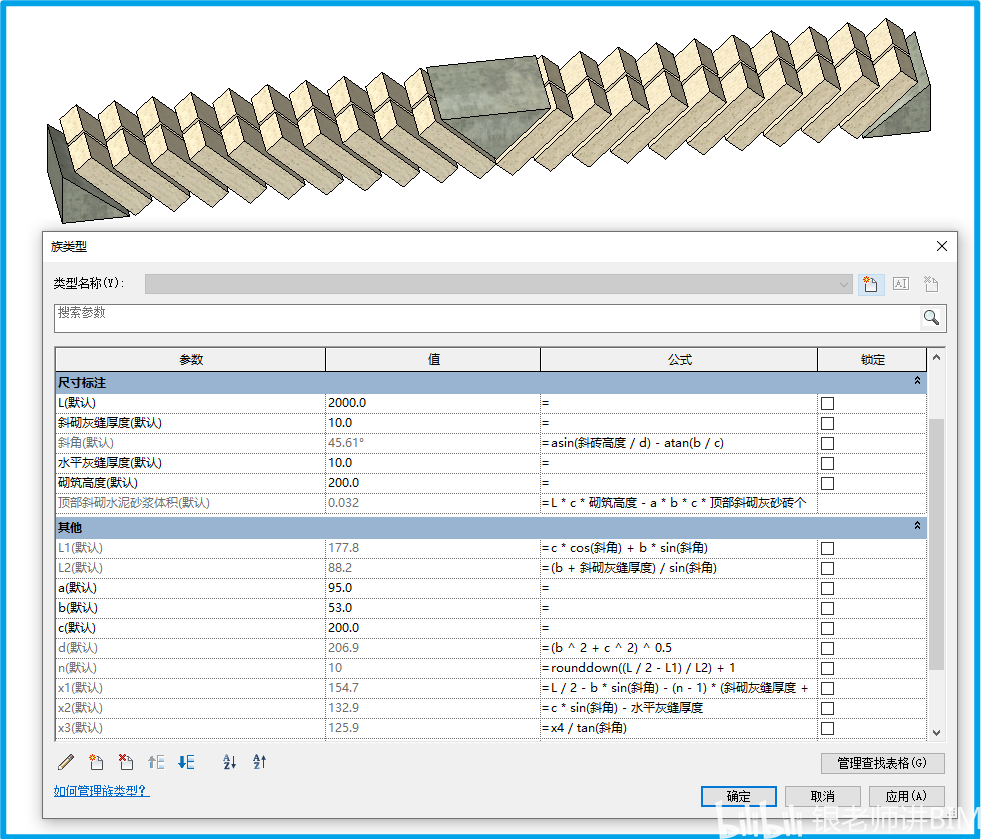

参数化嵌套族——顶部斜砌

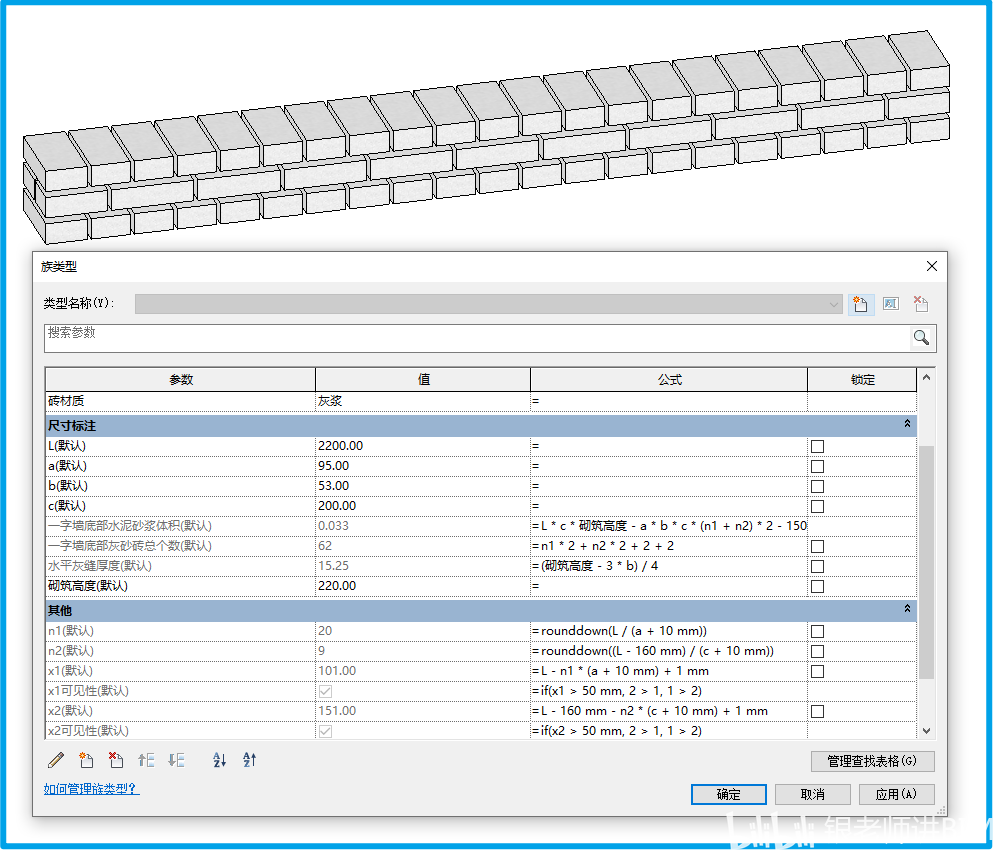

参数化嵌套族——一字墙底部灰砂砖

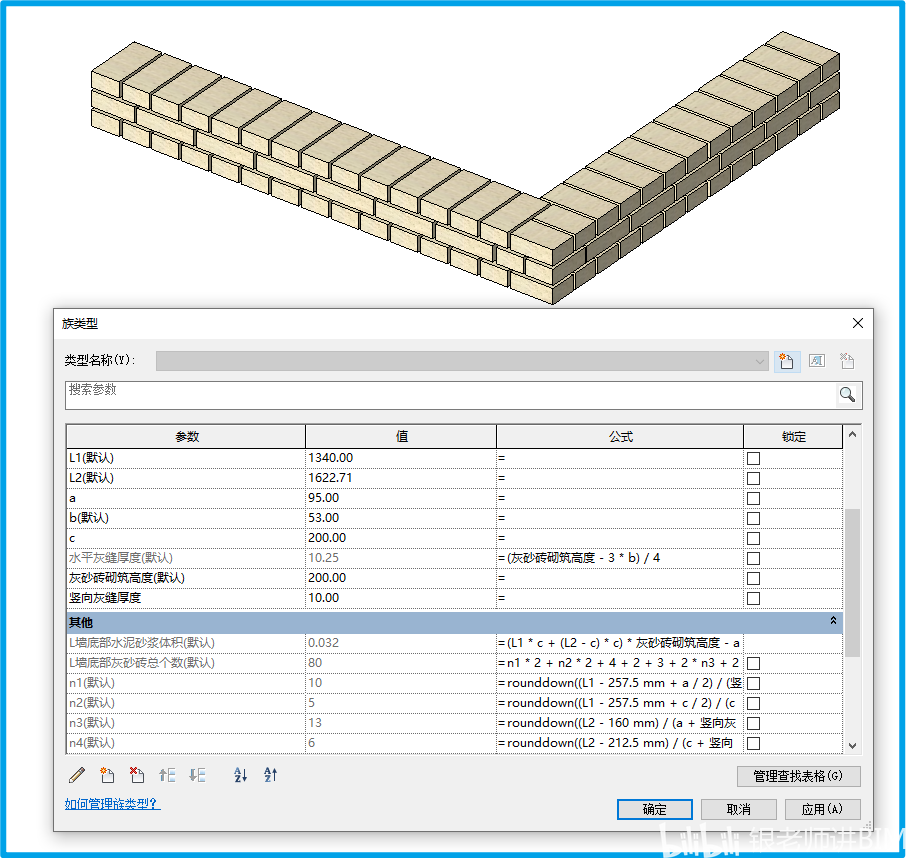

参数化嵌套族——L型墙底部灰砂砖

参数化嵌套族——丁字型墙底部灰砂砖

参数化嵌套族——十字墙底部灰砂砖

第二步：绘制加砌块族和灰缝族。因为每面墙都有不同的尺寸和构造，做嵌套族实用性不大，所以这里我们只做简单的加砌块族和灰缝族。这里就需要用到您专业的排砖知识了，我们根据规范和设计要求对墙体进行排砖，如下图所示，我们以经典的几面墙作为实例展示给大家。

L型墙体排砖

丁字型墙体排砖

十字型墙体排砖

第三步：通过revit明细表功能，对各种规格的加砌块个数及水泥砂浆体积进行统计，明细表可以导入Excel进行更方便的操作，小编这里以其中两面墙的统计为例展示给大家。
