如何用ArcGIS将shp文件转换成CAD可用的dwg文件?

2022年10月21日08:09:05AutoCAD239阅读模式

ArcGIS注记要素shp字段值转出CAD注记的方法,一起来看看吧。

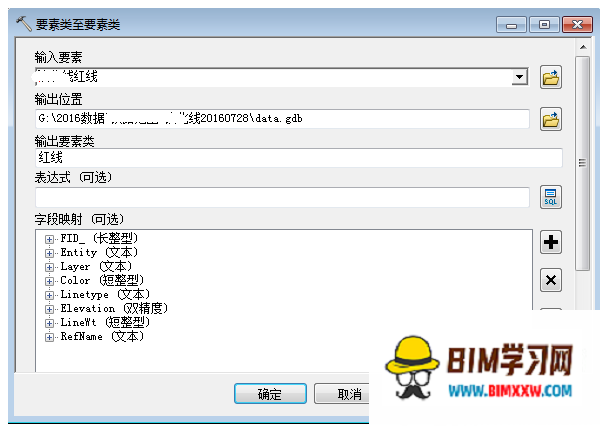

ArcGIS注记转出CAD注记首先需要做一个预处理:把ArcGIS注记转入到GDB或者MDB数据库。如果是需要把ArcGIS标注转注记的话,需要把要素类转入数据库。

如何用ArcGIS将shp文件转换成CAD可用的dwg文件?

将需要生产注记的内容标注出来后,按自身需要设置标注的大小颜色样式,然后在数据库中生产注记要素类。如下图。

如何用ArcGIS将shp文件转换成CAD可用的dwg文件?

在ArcGIS工具箱中找到ConversionTools-->转为CAD-->要素转CAD工具。如下图。

如何用ArcGIS将shp文件转换成CAD可用的dwg文件?

输入要素内容框内选择注记要素类即可,输出类型一般选择DWG_R2004格式,几乎所有版本的CAD都可以打开。

启动CAD,引入注记文件即可。注意:很多时候ArcGIS导出的CAD注记为黑色,与CAD背景颜色一致,这时候需要拉框选择所有注记要素换一个颜色即可看到。最终效果见下图:

如何用ArcGIS将shp文件转换成CAD可用的dwg文件?
