CAD布局中的图形转换到模型空间?

2022年10月21日08:19:54AutoCAD43阅读模式
随着对CAD应用的熟练,我们会不断学习利用新的功能或者工具来帮助自己更好更快的绘制图形或设计图形,在布局空间中套图框,设置图形比例将会成为我们的最佳选择。

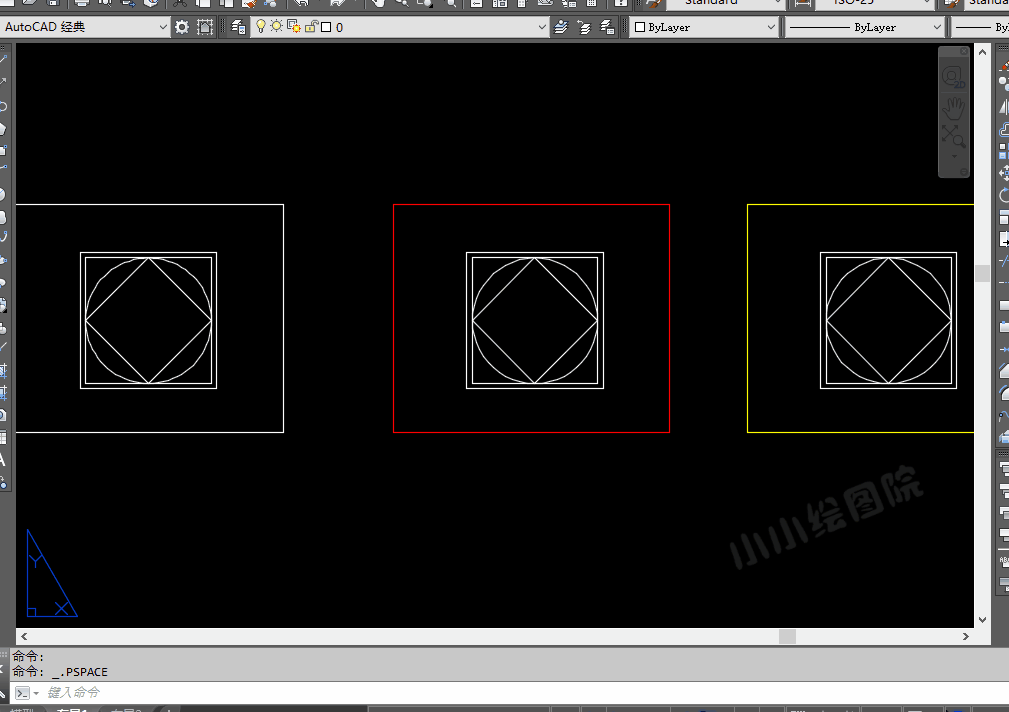

当我们在布局中套图框的时候,偶尔也会在布局空间中进行一些图形的绘制,标注以及视口内模型空间图形的修改,这样我们就避免不了需要来回的切换图形空间。一旦我们在修改图形的过程中,忘记切换空间而将图形绘制到错误的空间,比如我们想要修改模型空间的图形,但是忘记切换到视口空间内,而直接在布局空间绘制,就会导致只有这一张图纸能看到修改的图形,而其它视口看不到。如下图所示:

CAD布局中的图形转换到模型空间?

遇到这种情况,大多数的初学者会选择删除以后重新在模型空间再画一遍,那有没有更好的办法呢?
其实CAD是有这个图形空间切换的功能命令的,那就是“CHSPACE”命令,这个命令的作用就是将选中的对象,在布局(图纸)空间和模型空间之间进行切换,命令比较长,建议做个备忘录。
用CHSPACE命令可以将图纸空间的图形变到模型空间,或者从模型空间转换图纸空间,为了保证图形在转换前后在布局中显示尺寸一致,都存在一个比例转换的问题。而这个命令可以自行匹配模型和布局(图纸)空间的图形比例,从而达到切换空间后显示一致的目的,如下图所示:

CAD布局中的图形转换到模型空间?

选中对象,输入命令“CHSPACE”,两次回车就完成了对象的空间转换。同样的命令再次输入就可以将图形从模型空间中转换到布局空间。如下图所示:

CAD布局中的图形转换到模型空间?

以上就是今天的分享,小伙伴们快去尝试一下吧!
