电气管井管线排布要点记录

2022年7月7日16:18:34技巧方法601阅读模式

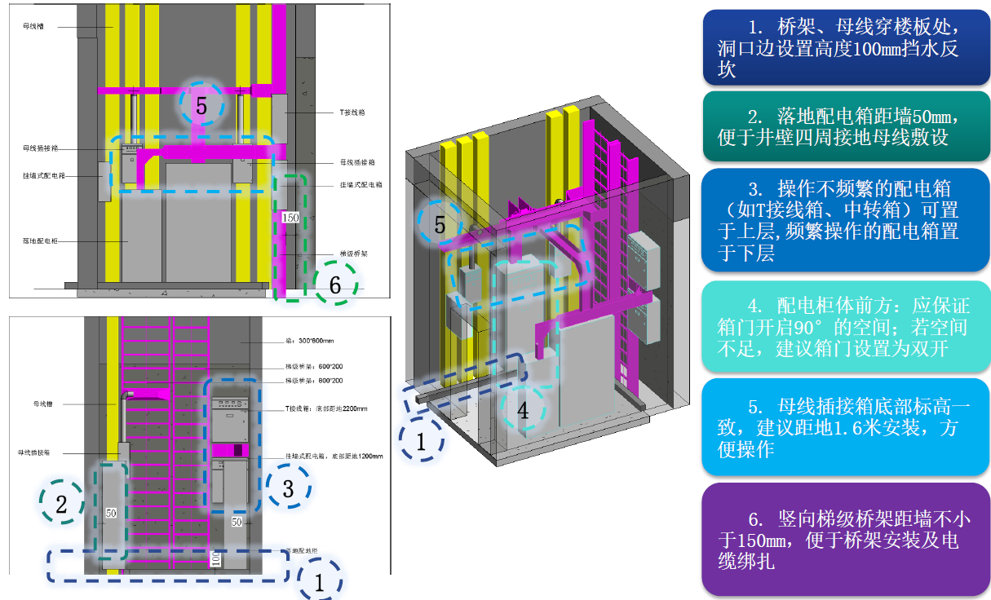

开局一张图,我们拿比较简单的住宅电井进行分析,对照着三维轴侧图及平面图,逐条来过。
1. 桥架、母线穿楼板处,洞口边设置高度 100mm 挡水反坎;
电气管井管线排布要点记录

2. 落地配电箱距墙 50mm,便于井壁四周接地母线敷设;

3. 操作不频繁的配电箱(如 T 接线箱、中转箱)可置于上层,频繁操作的配电箱置于下层;

4. 配电柜体前方:应保证箱门开启 90 度的空间,若空间不足,建议箱门设置为双开;

5. 母线插接箱底部标高一致,建议距地 1.6 米安装,方便操作;

6. 竖向梯级桥架距墙不小于 150mm,便于桥架安装及电缆绑扎。
